สถานที่กำเนิด:
จีน
ชื่อแบรนด์:
YBX
ได้รับการรับรอง:
cUL, TUV, CQC, CE, ROHS
หมายเลขรุ่น:

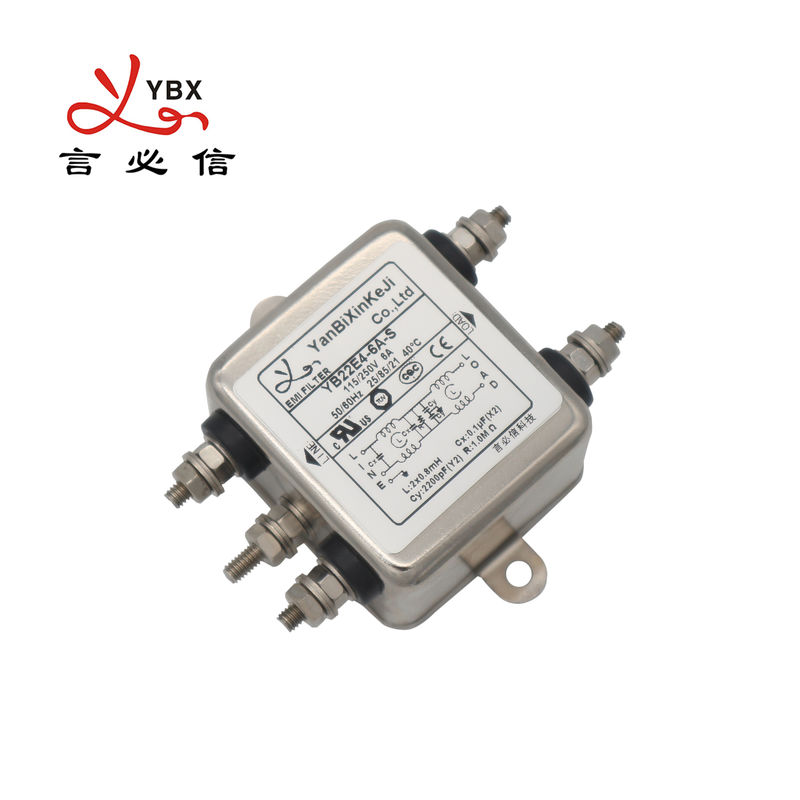

YB22E4-6A-S
ติดต่อเรา
วิดีโอ
50 60Hz 120 250VAC เฟสเดียวสองขั้น EMI สายไฟฟ้าเสียงกรองไฟฟ้า
ข้อมูลทางเทคนิค:
| สิ่งของ | กรองสายไฟ |
| แบบ | ไส้กรองสายไฟ YB-D |
| ฟังก์ชั่นการถ่ายโอน | ผ่านต่ำ |
| ประเภทแพ็คเกจ | Surface Mount |
| ความถี่กลางที่กำหนด | 10K-30MHZ |
| การสูญเสียการแทรก | 60 ~ 90dB |
| อินพุตความต้านทาน | 50Ω |
| แรงดันไฟฟ้า | 115V / 250V |
| จัดอันดับปัจจุบัน | 1 ~ 30A |
| อุณหภูมิสิ่งแวดล้อม | 40 ° C |
| ช่วงอุณหภูมิ | 25/085/21 |
| คลื่นความถี่ | 50 / 60HZ |
| Line to Line | 1450VDC |
| แนวสู่พื้นดิน | 2250VDC |
| กระแสไฟรั่วสูงสุด | สูงสุด 250VAC / 60HZ 0.8mA |
| MOQ | 50pcs |
| ราคา | USD1 ~ 8.8 / เมตร |
| เวลานำ | 5 ~ 20 วันทำงาน |
คุณสมบัติ:
- YB22 ได้ออกแบบตัวกรองแบบสองขั้นตอนซึ่งมีการลดทอนที่ดีและการลดทอนโหมดทั่วไป
- ตัวเลือกเทอร์มินัลหลากหลายช่วยให้คุณเลือก;
- มีชิ้นส่วนและชุดผสมที่หลากหลายเพื่อตอบสนองการทดสอบ EMC ของลูกค้าที่แตกต่างกัน
แอปพลิเคชันทั่วไป:
1. อุปกรณ์ไฟฟ้าและอิเล็กทรอนิกส์
2. อุปกรณ์การแพทย์
3. อุปกรณ์ดาต้าคอม
4. อุปกรณ์สำนักงานอัตโนมัติ
กฎของการสรรหา:
YB 22 E4 - 10A - Q (R 5)
¦ ¦ ¦ ¦ ¦ ¦
กรณีวงจรการเชื่อมต่อปัจจุบันเป็นตัวเลือก
tabulates:
| หมายเลขรุ่น | จัดอันดับปัจจุบัน @ 40 ° C |
ตัวเลือกอาคารผู้โดยสาร * |
กระแสไฟรั่ว 250V / 50Hz | แผนผังไฟฟ้า |
แรงดันไฟฟ้า (V) | คลื่นความถี่ (Hz) | ||||||||||||||||||||||||||||||
| YB22E4-1A | 1A ~ 4A | Q | S | W |
<0.8mA |
รูปที่ 1 |
115 / 250V |
50 / 60Hz |
||||||||||||||||||||||||||||
| YB22E4-6A | 6A | Q | S | W | รูปที่ 1 | |||||||||||||||||||||||||||||||
| YB22E4-8A | 8A | Q | S | W | รูปที่ 1 | |||||||||||||||||||||||||||||||
| YB22E4-10A | 10A | Q | S | W | รูปที่ 1 | |||||||||||||||||||||||||||||||
| YB22E4-15A | 15A | Q | S | - | รูปที่ 1 | |||||||||||||||||||||||||||||||
| YB22D1-1A | 1A ~ 4A | Q | - | W | รูปที่ 1 | |||||||||||||||||||||||||||||||
| YB22D1-6A | 6A | Q | - | W | รูปที่ 1 | |||||||||||||||||||||||||||||||
| YB22D2-6A | 6A | Q | S | W | รูปที่ 1 | |||||||||||||||||||||||||||||||
| YB22D2-8A | 8A | Q | S | W | รูปที่ 1 | |||||||||||||||||||||||||||||||
| YB22D2-10A | 10A | Q | S | W | รูปที่ 1 | |||||||||||||||||||||||||||||||
| YB22D2-15A | 15A | Q | S | - | รูปที่ 1 | |||||||||||||||||||||||||||||||
| YB22D3-8A | 8A | Q | S | W | รูปที่ 1 | |||||||||||||||||||||||||||||||
| YB22D3-10A | 10A | Q | S | W | รูปที่ 1 | |||||||||||||||||||||||||||||||
| YB22D3-15A | 15A | Q | S | - | รูปที่ 1 | |||||||||||||||||||||||||||||||
| YB22D4-10A | 10A | Q | S | W | รูปที่ 1 | |||||||||||||||||||||||||||||||
| YB22D4-15A | 15A | Q | S | - | รูปที่ 1 | |||||||||||||||||||||||||||||||
| YB22D4-20A | 20A | Q | S | - | รูปที่ 1 | |||||||||||||||||||||||||||||||
| YB22D5-15A | 15A | Q | S | - | รูปที่ 1 | |||||||||||||||||||||||||||||||
| YB22D5-20A | 20A | Q | S | - | รูปที่ 1 | |||||||||||||||||||||||||||||||
| YB22D5-30A | 30A | - | S | - | รูปที่ 1 | |||||||||||||||||||||||||||||||
| YB22D6-20A | 20A | - | S | - | รูปที่ 1 | |||||||||||||||||||||||||||||||
| YB22D6-30A | 30A | - | S | - | รูปที่ 1 | |||||||||||||||||||||||||||||||
| YB22F1-20A | 20A | - | S | - | รูปที่ 1 | |||||||||||||||||||||||||||||||
| YB22F1-30A | 30A | - | S | - | รูปที่ 1 | |||||||||||||||||||||||||||||||
| YB22F2-30A | 30A | - | S | - | รูปที่ 1 | |||||||||||||||||||||||||||||||
| YB22F2-40A | 40A | - | S | - | รูปที่ 1 | |||||||||||||||||||||||||||||||
| YB22F2-50A | 50A | - | S | - | รูปที่ 1 | |||||||||||||||||||||||||||||||
| YB22F3-50A | 50A | - | S | - | รูปที่ 1 | |||||||||||||||||||||||||||||||
ประเภทการแพทย์ tabulates:
| หมายเลขรุ่น | จัดอันดับปัจจุบัน @ 40 ° C |
ตัวเลือกเทอร์มินัล |
อุปกรณ์ทางการแพทย์ |
กระแสไฟรั่ว 250V / 50Hz | แผนผังไฟฟ้า | แรงดันไฟฟ้า (V) | คลื่นความถี่ (Hz) | ||||||||||||||||||||||||||||||||
| YB22E4-1A-x (5) | 1A ~ 4A | Q | S | W | 5 |
<5μA |
รูปที่ 2 |
115 / 250V |
50 / 60Hz |
||||||||||||||||||||||||||||||
| YB22E4-6A-x (5) | 6A | Q | S | W | 5 | รูปที่ 2 | |||||||||||||||||||||||||||||||||
| YB22E4-8A-x (5) | 8A | Q | S | W | 5 | รูปที่ 2 | |||||||||||||||||||||||||||||||||
| YB22E4-10A-x (5) | 10A | Q | S | W | 5 | รูปที่ 2 | |||||||||||||||||||||||||||||||||
| YB22E4-15A-x (5) | 15A | Q | S | W | 5 | รูปที่ 2 | |||||||||||||||||||||||||||||||||
| YB22D1-1A-x (5) | 1A ~ 4A | Q | - | W | 5 | รูปที่ 2 | |||||||||||||||||||||||||||||||||
| YB22D1-6A-x (5) | 6A | Q | - | W | 5 | รูปที่ 2 | |||||||||||||||||||||||||||||||||
| YB22D2-6A-x (5) | 6A | Q | S | W | 5 | รูปที่ 2 | |||||||||||||||||||||||||||||||||
| YB22D2-8A-x (5) | 8A | Q | S | W | 5 | รูปที่ 2 | |||||||||||||||||||||||||||||||||
| YB22D2-10A-x (5) | 10A | Q | S | W | 5 | รูปที่ 2 | |||||||||||||||||||||||||||||||||
| YB22D2-15A-x (5) | 15A | Q | S | - | 5 | รูปที่ 2 | |||||||||||||||||||||||||||||||||
| YB22D3-8A-x (5) | 8A | Q | S | W | 5 | รูปที่ 2 | |||||||||||||||||||||||||||||||||
| YB22D3-10A-x (5) | 10A | Q | S | W | 5 | รูปที่ 2 | |||||||||||||||||||||||||||||||||
| YB22D3-15A-x (5) | 15A | Q | S | - | 5 | รูปที่ 2 | |||||||||||||||||||||||||||||||||
| YB22D4-10A-x (5) | 10A | Q | S | W | 5 | รูปที่ 2 | |||||||||||||||||||||||||||||||||
| YB22D4-15A-x (5) | 15A | Q | S | - | 5 | รูปที่ 2 | |||||||||||||||||||||||||||||||||
| YB22D4-20A-x (5) | 20A | Q | S | - | 5 | รูปที่ 2 | |||||||||||||||||||||||||||||||||
| YB22D5-15A-x (5) | 15A | Q | S | - | 5 | รูปที่ 2 | |||||||||||||||||||||||||||||||||
| YB22D5-20A-x (5) | 20A | Q | S | - | 5 | รูปที่ 2 | |||||||||||||||||||||||||||||||||
| YB22D5-30A-x (5) | 30A | - | S | - | 5 | รูปที่ 2 | |||||||||||||||||||||||||||||||||
| YB22D6-20A-x (5) | 20A | Q | S | - | 5 | รูปที่ 2 | |||||||||||||||||||||||||||||||||
| YB22F1-20A-x (5) | 20A | Q | S | - | 5 | รูปที่ 2 | |||||||||||||||||||||||||||||||||
| YB22F1-30A-x (5) | 30A | - | S | - | 5 | รูปที่ 2 | |||||||||||||||||||||||||||||||||
| YB22F2-30A-x (5) | 30A | - | S | - | 5 | รูปที่ 2 | |||||||||||||||||||||||||||||||||
| YB22F2-40A-x (5) | 40A | - | S | - | 5 | รูปที่ 2 | |||||||||||||||||||||||||||||||||
| YB22F2-50A-x (5) | 50A | - | S | - | 5 | รูปที่ 2 | |||||||||||||||||||||||||||||||||
| YB22F3-50A-x (5) | 50A | - | S | - | 5 | รูปที่ 2 | |||||||||||||||||||||||||||||||||

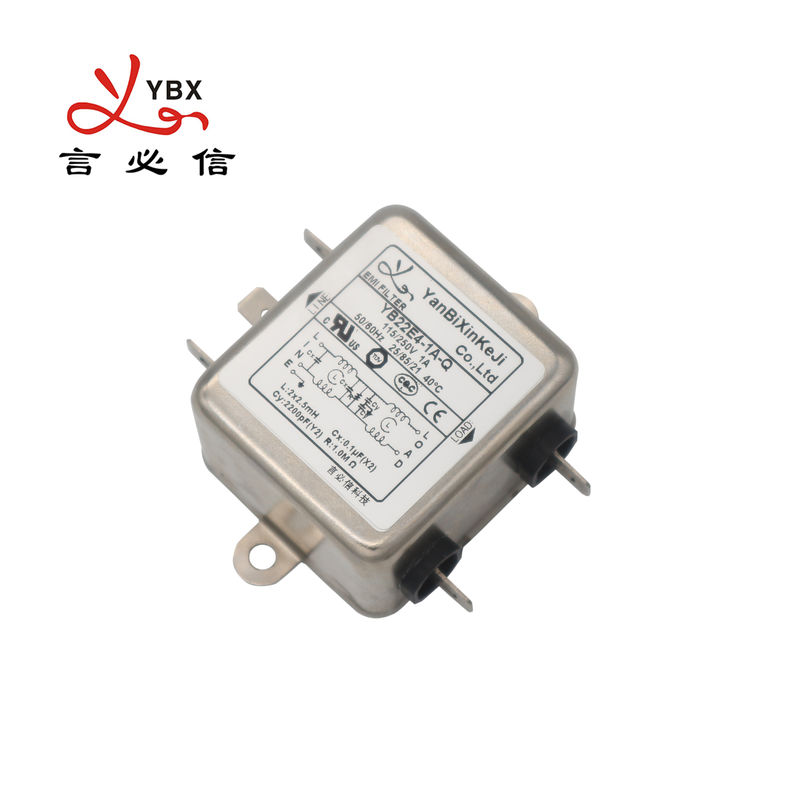

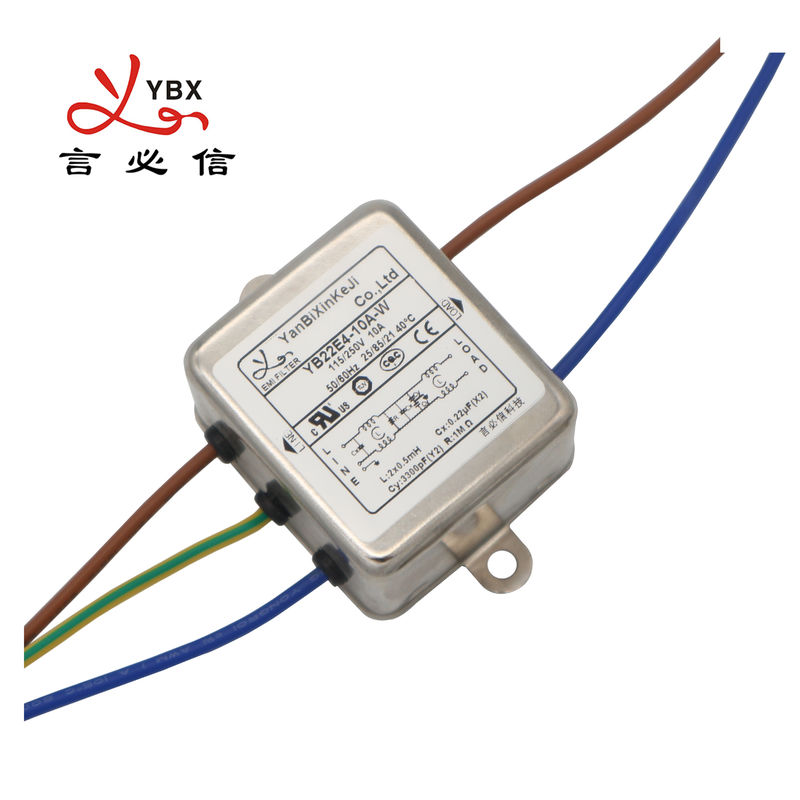

* Q: Fast-on 6.35x0.8mm S: สลักเกลียว W: UL1015 18awg
แผนผังไฟฟ้า:
รูปที่ 1
รูปที่ 2
มิติเชิงกล (หน่วย: มม.)
| กรณี | E3 | E4 | D1 | D2 | D3 | D4 | D5 | F1 | F2 | F3 | F4 | เกณฑ์ความคลาดเคลื่อน | ||||||||||||||||||
| 32 | 44.5 | 51 | 51 | 63 | 63 | 73 | 72 | 98 | 120 | 150 | ± 1 | |||||||||||||||||||
| B | 46 | 50.5 | 33 | 51 | 51 | 51 | 56 | 65 | 80 | 100 | 105 | ± 1 | ||||||||||||||||||
| ค | 22.5 | 30 | 29 | 21 | 29 | 38 | 44.5 | 39 | 41 | 50 | 60 | ± 1 | ||||||||||||||||||
| D | 54 | 61.5 | 60 | 63 | 75 | 75 | 87 | 75 | 95 | 115 | 120 | ± 0.15 | ||||||||||||||||||
| E | 62 | 70.5 | 68 | 72 | 85 | 85 | 98 | 45 | 50 | 80 | 90 | ± 1 | ||||||||||||||||||
| F | 24 | 28 | 20 | 27 | 25 | 27 | 30 | 35 | 50 | 60 | 60 | ± 0.5 | ||||||||||||||||||
| G | 12.5 | 10.5 | 10 | 10 | 10 | 15.5 | 16 | 22 | 24 | 26 | 35 | ± 0.5 | ||||||||||||||||||
| H | 4.5 | 6 | 4.5 | 4.5 | 5 | 4.5 | 4.5 | 4.2 | 4.2 | 4 * 6 | 4 * 6 | ± 0.15 | ||||||||||||||||||
| ผม | 4.5 | 4.2 * 6.2 | 4.2 * 6.2 | 4 * 6 | 4 * 6 | ± 0.15 | ||||||||||||||||||||||||
| J | M4 / M6 | M4 / M6 | M4 / M6 | M4 / M6 | ||||||||||||||||||||||||||
| K | 6.3 * 0.8 | 6.3 * 0.8 | UL 1015 | 6.3 * 0.8 | 6.3 * 0.8 | 6.3 * 0.8 | 6.3 * 0.8 | M4 | M4 | M4 | M4 | ± 0.15 | ||||||||||||||||||
| L | 35 | 50 | 60 | 60 | ± 2 | |||||||||||||||||||||||||
ตารางการสูญเสียการแทรก (ในระบบ 50ohm ตามมาตรฐาน IEC / CISPR No.17)
โหมดสามัญ -------- โหมดที่แตกต่าง
1A 3A
6A 8A
10A 20A
30A
