สถานที่กำเนิด:
จีน
ชื่อแบรนด์:
YBX
ได้รับการรับรอง:
UL CQC CE TUV ROHS
หมายเลขรุ่น:
YB12D5-10A-S(พี)
ติดต่อเรา
วิดีโอ
วิดีโอ
YB-D ซีรีส กล่องพลาสติก EMI ฟิลเตอร์สําหรับสายไฟฟ้า 1A ~ 30A เฟสเดียวและฟิลเตอร์ EMC รวม
การอนุมัติ:
ข้อมูลการใช้งาน
| รายการ | YB12D5 เครื่องกรองระยะเดียว |
| รุ่น | YB12D5-10A-S(P) |
| ฟังก์ชันการโอน | ล่าง |
| ประเภทของแพคเกจ | การติดตั้งพื้นผิว |
| ความถี่ศูนย์เฉพาะ | 150K-30MHZ |
| การสูญเสียการใส่ | 60 ~ 90dB |
| อัมพาตทางเข้า | 50Ω |
| ความดันเฉพาะ | 115V/250V |
| ปัจจุบัน | 6 ~ 30A |
| อุณหภูมิสิ่งแวดล้อม | 40°C |
| ระยะอุณหภูมิ | 25 / 085 / 21 |
| ความถี่ในการทํางาน | 50/60HZ |
| สายต่อสาย | 1450VDC |
| สายถึงพื้น | 2250VDC |
| กระแสการรั่วไหลสูงสุด | 250VAC/60HZ 0.8mA สูงสุด |
ลักษณะ:
1ขนาดคอมแพคตสามารถนําไปใช้กับสถานการณ์ต่าง ๆ และการติดตั้งรถไฟ DIN
2. การออกแบบบ้านพลาสติกเบาๆ กล่องบล็อคเทอร์มินัลรวมไว้เพื่อความปลอดภัย
3. การออกแบบกันการตกของ bolts ทําให้การติดตั้งของคุณสะดวกขึ้น
4. ผลิตภัณฑ์ตามความต้องการของลูกค้า
การใช้งานทั่วไป:
-- อุปกรณ์ไฟฟ้าและอิเล็กทรอนิกส์
-- อุปกรณ์การแพทย์
-- อุปกรณ์ Datacom
-- อุปกรณ์อัตโนมัติสํานักงาน
ตารางการเลือกกรอง:
| รุ่นหมายเลข | ปัจจุบัน @40°C 额定电流 |
ตัวเลือกปลายทาง* ช่องทางการส่ง |
ความต้านทานการหลั่งเลือด (ไม่จําเป็น) | กระแสการรั่วไหล 250V/50Hz | สัญลักษณ์ไฟฟ้า ภาพไฟฟ้า |
ความดันเฉพาะ (V) 额定电压 | ความถี่ในการทํางาน ((Hz) ความถี่ในการทํางาน | ||||||||||||||||||||||||||||||||
| 型号 | |||||||||||||||||||||||||||||||||||||||
| YB12D5-6A | 6A | S | 1MΩ | < 0.8mA | ไฟก์1 | 115/250V 250VDC |
50/60Hz หรือ |
||||||||||||||||||||||||||||||||
| YB12D5-10A | 10A | S | 1MΩ | ||||||||||||||||||||||||||||||||||||
| YB12D5-16A | 16A | S | 1MΩ | ||||||||||||||||||||||||||||||||||||
| YB12D5-20A | 20A | S | 1MΩ | ||||||||||||||||||||||||||||||||||||
| YB12D5-30A | 30A | S | 1MΩ | ||||||||||||||||||||||||||||||||||||
| YB21D5-6A | 6A | S | / | ไฟก์2 | |||||||||||||||||||||||||||||||||||
| YB21D5-10A | 10A | S | / | ||||||||||||||||||||||||||||||||||||
| YB21D5-16A | 16A | S | / | ||||||||||||||||||||||||||||||||||||
| YB24D5-6A | 6A | S | / | ไฟก์3 | |||||||||||||||||||||||||||||||||||
| YB24D5-10A | 10A | S | / | ||||||||||||||||||||||||||||||||||||
| YB24D5-16A | 16A | S | / | ||||||||||||||||||||||||||||||||||||
*Q: รีบขึ้น 6.35x0.8 มิลลิเมตรS: สกรูล็อกW: UL1015 18awg
ชมรมไฟฟ้าขนาดกล ((หน่วย: mm)

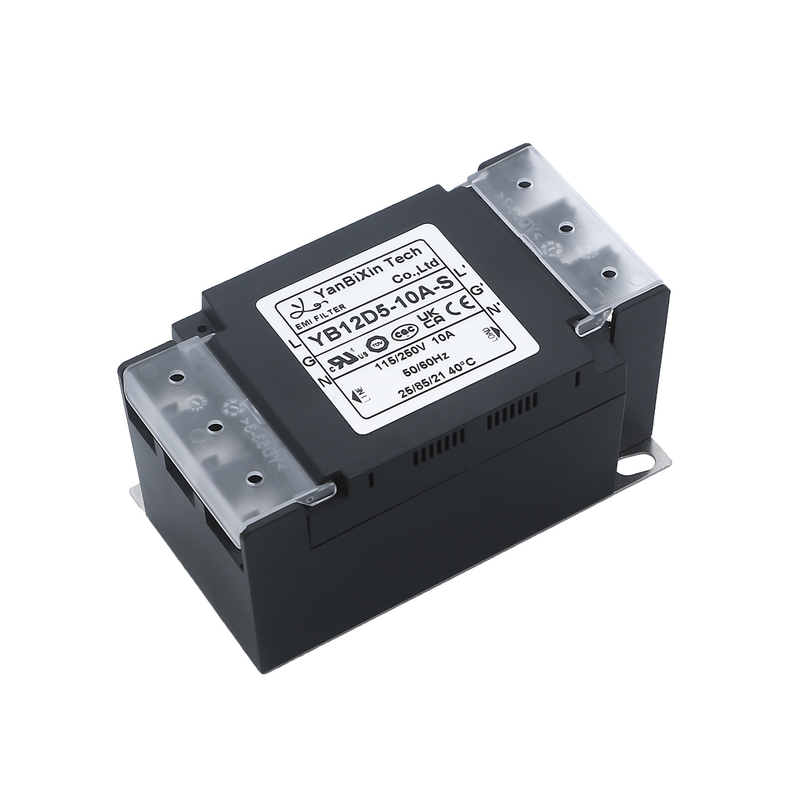

YB12D5-10A-S(P) ภาพกรอง EMI:
ตารางการสูญเสียการใส่ ((ในระบบ 50ohm ตาม IEC/CISPR No.17)
