สถานที่กำเนิด:
จีน
ชื่อแบรนด์:
YBX
ได้รับการรับรอง:
cUL, TUV, CQC, CE, ROHS
หมายเลขรุ่น:
YB11C4-10A-Q
ติดต่อเรา
วิดีโอ
วิดีโอ
วิดีโอ

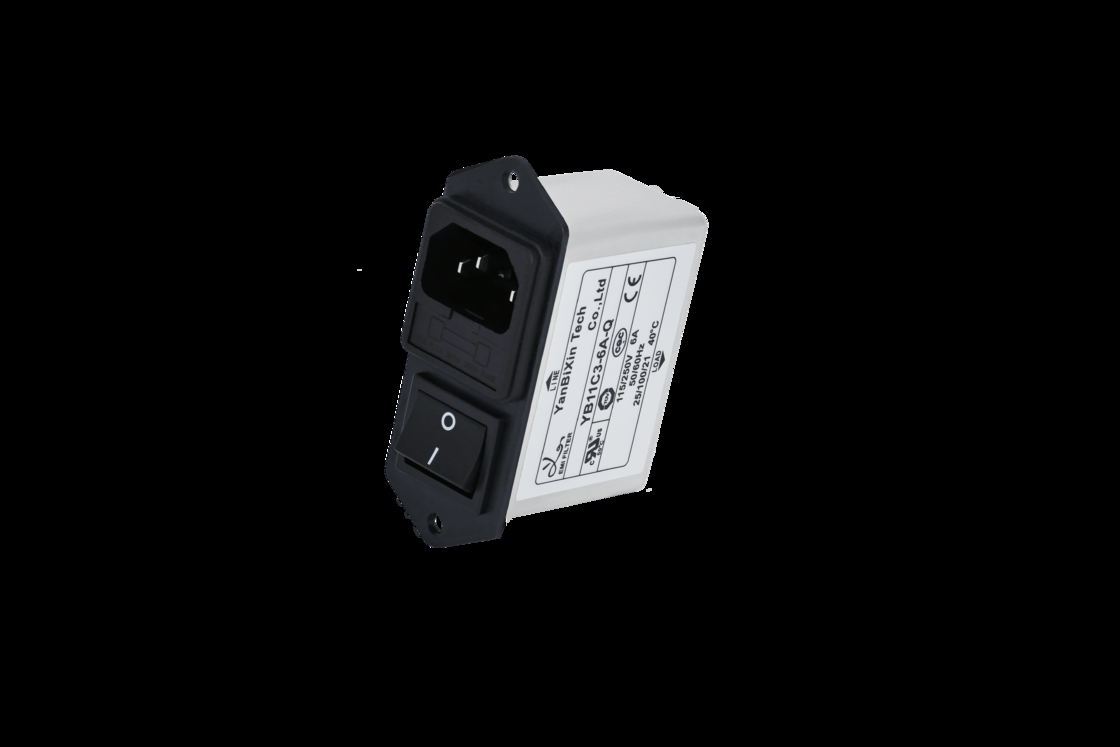

110V/250V AC EMI Filters 10A Power Input Module Filters กับสวิทช์สีเขียว
ข้อมูลการใช้งาน
| รายการ | เครื่องกรองพลังงาน Emi |
| รุ่น | Emi Power Filter YB-C3 เครื่องกรองพลังงาน |
| ฟังก์ชันการโอน | ล่าง |
| ประเภทของแพคเกจ | การติดตั้งพื้นผิว |
| ความถี่ศูนย์เฉพาะ | 10K-30MHZ |
| การสูญเสียการใส่ | 60 ~ 90dB |
| อัมพาตทางเข้า | 50Ω |
| ความดันเฉพาะ | 125VAC 250VAC |
| ปัจจุบัน | 1A 3A 6A 8A 10A |
| อุณหภูมิสิ่งแวดล้อม | 40°C |
| ระยะอุณหภูมิ | 25 / 085 / 21 |
| ความถี่ในการทํางาน | 50/60HZ |
| สายต่อสาย | 1450VDC |
| สายถึงพื้น | 2250VDC |
| กระแสการรั่วไหลสูงสุด | 115VAC/50HZ 0.3uA มากที่สุด |
| MOQ | 100 ชิ้น |
| ราคา | USD2~7/เมตร |
| ระยะเวลา | 5 ~ 15 วันทําการ |
ลักษณะ:
-- ผลิตภัณฑ์มีความอ่อนแอสูง โดยใช้สตอเกสที่มีความทนทานต่อความอิ่มสูงและพฤติกรรมทางความร้อนที่ดี
-- (R5) ประเภทตรงกับความต้องการของ IEC/EN60601-1 สําหรับการทดสอบความปลอดภัย, การทดสอบกระแสรั่วไหลและการทดสอบความอ่อนแอ
-- มีส่วนที่หลากหลายและการผสมผสานเพื่อตอบสนองการทดสอบ EMC ของลูกค้าที่แตกต่างกัน
-- ผลิตภัณฑ์ตามความต้องการของลูกค้า
การใช้งานทั่วไป:
1อุปกรณ์ไฟฟ้าและอิเล็กทรอนิกส์พกพา
2อุปกรณ์การแพทย์
3อุปกรณ์ทดสอบและวัด
4เครื่องจักรขนาดเล็กและขนาดกลางและอุปกรณ์ครัวเรือน
5. พลังงานพลังงานแบบเฟสเดียว พลังงานพลังงานแบบสวิทช์
กฎหมายการแต่งตั้งของ IEC Inlet Fiter
| YB | 11 | C4 | - | 10A | - | Q |
| | | | | | | | | | | ||
| ระยะเดียว | วงจร | ขนาด | ปัจจุบัน | การเชื่อมต่อการออก | ||
| 11วงจรที่ 11 | C4 | 6A: 6 แอมเปอร์ | Q: แท็บ fast-on 250 | |||
| 8A: 8 แอมเปอร์ | W: สาย | |||||
| 10A :10 แอมเปอร์ | S: สายปลายกระบะ |
*Q: รีบขึ้น 6.35x0.8 มิลลิเมตรS: เซลด 4.0x0.8mmW: UL1015 18awg
ตารางการเลือกกรอง:
| ส่วนที่ไม่ | กรณี | อัตราการกระแสไฟฟ้า (A) | การเชื่อมต่อการออก |
| YB11C4 | C4 | 1 | เทอร์มินัลที่ติดต่อเร็ว |
| YB11C4 | C4 | 3 | |
| YB11C4 | C4 | 6 | สาย |
| YB11C4 | C4 | 8 | |
| YB11C4 | C4 | 10 |
สายปลายกระบวนการเชื่อม |
สัญลักษณ์ไฟฟ้า
ขนาดกล ((หน่วย: mm)
| กรณี | A | B | C | D | E | F | G | H | ฉัน | J | K | L | |||||||||||||||||
| C3/C4 | 62 | 61 | 29.5 | 80 | 72 | 35 | 11 | 11 | 17 | 3.5 | 6.35*08 | 46 | |||||||||||||||||
| ความอดทน | ± 1 | ± 1 | ± 1 | ± 1 | ± 015 | ± 1 | ± 05 | ± 05 | ± 05 | ± 1 | ± 015 | 46 | |||||||||||||||||
เครื่องกรอง EMI YB11C4-10A-Q
ตารางการสูญเสียการใส่ ((ในระบบ 50ohm ตาม IEC/CISPR No.17)
