สถานที่กำเนิด:
จีน
ชื่อแบรนด์:
YBX
ได้รับการรับรอง:
CQC CE CB TUV ROHSE
หมายเลขรุ่น:
YB12D2-10A-Q(R)
ติดต่อเรา
วิดีโอ
วิดีโอ
115V/250V 1A~10AEMI วัตถุประสงค์ทั่วไปกรองตัวกรองเฟสเดียวสำหรับอุปกรณ์ออกกำลังกาย
ตัวกรองเฟสเดียว:
ข้อมูลจำเพาะของตัวกรอง EMI: :
| รายการ | ตัวกรองเฟสเดียวบริสุทธิ์ทั่วไป |
| แบบอย่าง | YB12D2-10A-Q(R) |
| ฟังก์ชั่นการถ่ายโอน | ผ่านต่ำ |
| ประเภทแพ็คเกจ | ติดพื้นผิว |
| ความถี่กลางที่กำหนด | 10K-30เมกะเฮิร์ตซ์ |
| การสูญเสียการแทรก | 60~90dB |
| ความต้านทานอินพุต | 50Ω |
| พิกัดแรงดันไฟฟ้า | 115VAC 250VAC |
| จัดอันดับปัจจุบัน | 1A~30A |
| อุณหภูมิสิ่งแวดล้อม | 40°ซ |
| ช่วงอุณหภูมิ | 25 / 085 / 21 |
| ความถี่ในการทำงาน | 50/60เฮิร์ต |
| เส้นต่อเส้น | 1450VDC |
| เส้นถึงพื้น | 2250VDC |
| กระแสไฟรั่วสูงสุด | 115VAC/50HZ 0.5mA สูงสุด |
| ขั้นต่ำ | 500 ชิ้น |
| ราคา | USD1~2/เมตร |
| เวลานำ | 5~15 วันธรรมดา |
คุณสมบัติ:
-- กระแสไฟที่กำหนดสามารถนำเสนอได้ตั้งแต่ 1 ถึง 30 แอมป์
-- การเลือกเอาท์พุตต่างๆ เช่น ขั้วต่อสกรู M4, สายไฟ และแผงขั้วต่อ
- ออกแบบการกรองขั้นสูงหนึ่งขั้นตอนเพื่อป้องกันไม่ให้แหล่งจ่ายไฟอาจก่อให้เกิดการรบกวน
-- ขนาดกะทัดรัด สามารถใช้ได้กับสถานการณ์ต่างๆ
-- มีชิ้นส่วนและการผสมผสานที่หลากหลายเพื่อให้เป็นไปตามการทดสอบ EMC ของลูกค้าแต่ละราย
การใช้งานทั่วไป:
1. อุปกรณ์ไฟฟ้าและอิเล็กทรอนิกส์
2. อุปกรณ์การแพทย์
3. อุปกรณ์ดาต้าคอม
4. อุปกรณ์สำนักงานอัตโนมัติ
หลักเกณฑ์การสรรหาของตัวกรอง EMI
| YB | 12 | D2 | - | 10เอ | - | ถาม |
| | | | | | | | | | | ||
| เฟสเดียว | เซอร์กิต | มิติ | ปัจจุบัน | การเชื่อมต่อเอาท์พุต | ||
| 12:12 รอบ | D2 | 6A : 6 แอมป์ | ถาม: fast-on tab 250 | |||
| 8A : 8 แอมป์ | ว:ลวด | |||||
| 10A :10 แอมป์ | S: ขั้วต่อ Lug บัดกรี |
*Q: Fast-on 6.35x0.8มมS: บัดกรี 4.0x0.8มมW: UL1015 18awg
ตารางการเลือกตัวกรอง:
| หมายเลขชิ้นส่วน | กรณี | พิกัดกระแส (A) | การเชื่อมต่อเอาท์พุต |
| YB12D2-1A | D2 | 1 | เทอร์มินัลที่รวดเร็ว |
| YB12D2-3A | D2 | 3 | |
| YB12D2-6A | D2 | 6 | ลวด |
| YB12D2-8A | D2 | 8 | |
| YB12D2-10A | D2 | 10 | ขั้วต่อบัดกรี |

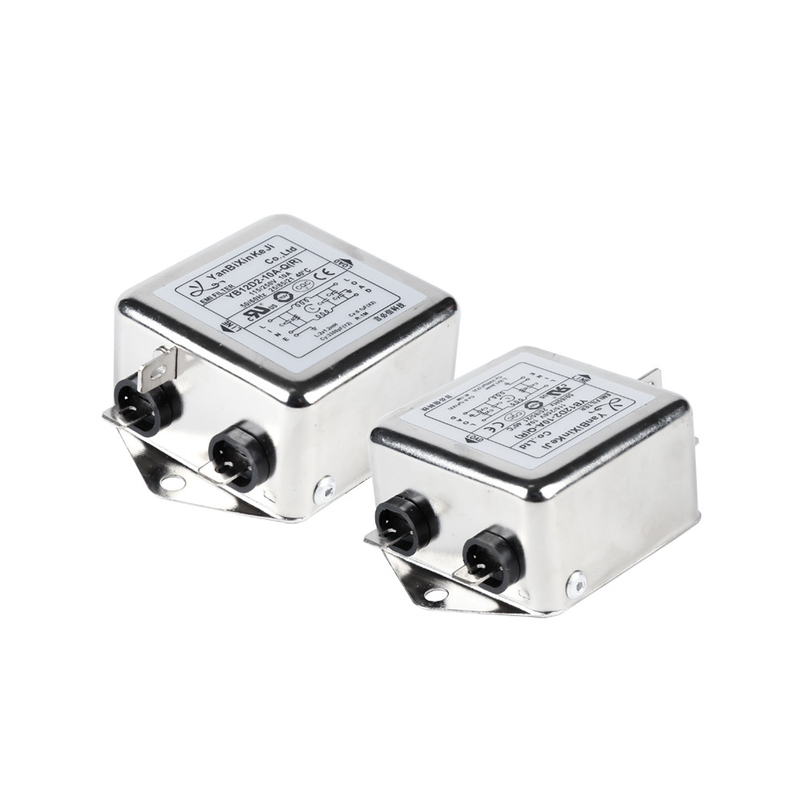

YB12D2-10A-Q(R) รูปภาพสินค้า:
แผนผังไฟฟ้า:
มิติทางกล (หน่วย: มม.)
ตารางการสูญเสียการแทรก (ในระบบ 50 โอห์ม ตามมาตรฐาน IEC/CISPR No.17)
ซีรี่ส์ตัวกรอง EMI อื่น ๆ
เรามีตัวกรอง EMI ที่สมบูรณ์แบบที่สุด นอกเหนือจากตัวกรองทางเข้า IEC และตัวกรองโมดูลรายการพลังงานแล้ว เรายังมีตัวกรองแบบเฟสเดียว ตัวกรองสามเฟส ตัวกรอง EM พิเศษสำหรับบอร์ด PC และอื่นๆ ติดต่อเรา เรามี ช่างเทคนิคมืออาชีพที่จะเลือกตัวกรอง EMI ที่เหมาะสมสำหรับคุณ หวังว่าจะได้ยินจากคุณ.
