สถานที่กำเนิด:
จีน
ชื่อแบรนด์:
YBX
ได้รับการรับรอง:
UL CUL CE CQC TUV
หมายเลขรุ่น:
YB11C1-6A-Q(R)
ติดต่อเรา
วิดีโอ
วิดีโอ
วิดีโอ
วิดีโอ

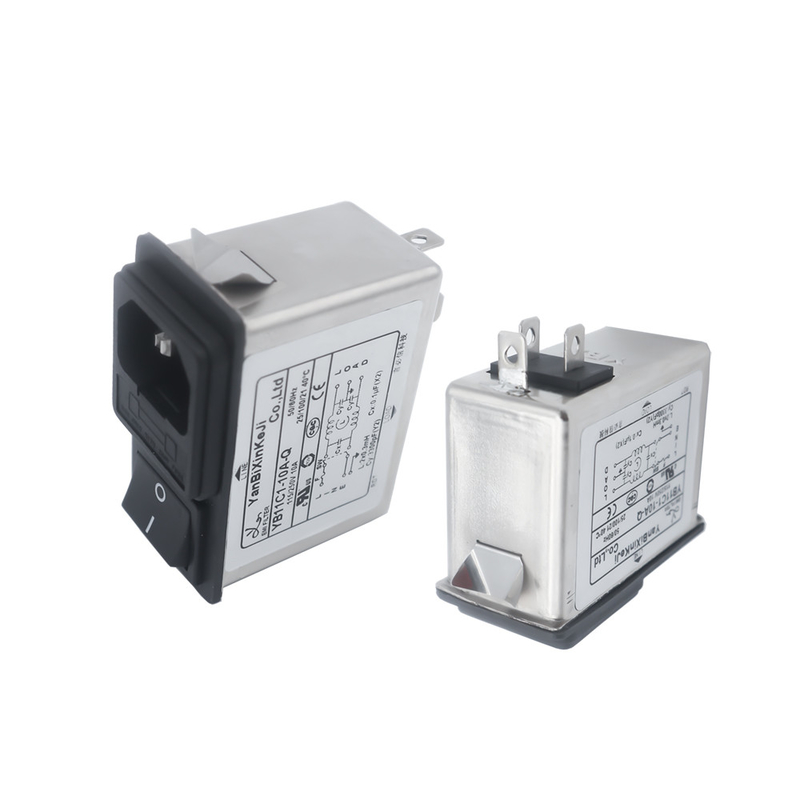

IEC 320 C14 ปลั๊กตัวผู้ตัวกรองทางเข้า AC ในตัวกรองสัญญาณรบกวน EMI พร้อมฟิวส์สวิตช์
ตัวกรองโมดูลป้อนพลังงาน:
ข้อมูลจำเพาะตัวกรองทางเข้า IEC: :
| รายการ | ปลั๊กอินตัวกรองทางเข้า IEC |
| แบบอย่าง | YB11C1-1A-Q(R) |
| ฟังก์ชั่นการถ่ายโอน | ผ่านต่ำ |
| ประเภทแพ็คเกจ | ติดพื้นผิว |
| ความถี่กลางที่กำหนด | 10K-30เมกะเฮิร์ตซ์ |
| การสูญเสียการแทรก | 60~90dB |
| ความต้านทานอินพุต | 50Ω |
| พิกัดแรงดันไฟฟ้า | 125VAC 250VAC |
| จัดอันดับปัจจุบัน | 1A 3A 6A 8A 10A |
| อุณหภูมิสิ่งแวดล้อม | 40°ซ |
| ช่วงอุณหภูมิ | 25 / 085 / 21 |
| ความถี่ในการทำงาน | 50/60เฮิร์ต |
| เส้นต่อเส้น | 1450VDC |
| เส้นถึงพื้น | 2250VDC |
| กระแสไฟรั่วสูงสุด | 115VAC/50HZ 0.3uA สูงสุด |
| ขั้นต่ำ | 500 ชิ้น |
| ราคา | USD1~2/เมตร |
| เวลานำ | 5~15 วันธรรมดา |
คุณสมบัติ:
1. ประสิทธิภาพดีเยี่ยม/โครงสร้างกะทัดรัด
2. รุ่นทางการแพทย์เสริม (ประเภท (R5))
3. เชื่อมต่ออย่างรวดเร็ว (6.35 * 0.8 มม.) บัดกรีหรือสายไฟ
4. ตัวกรองพลังงานประสิทธิภาพสูงและการลดทอนสูงพร้อมซ็อกเก็ต IEC 320
5. ประเภท (R5) เป็นไปตามข้อกำหนดของ IEC/EN60601-1 สำหรับการกวาดล้างด้านความปลอดภัย กระแสไฟรั่ว และการทดสอบฮิป็อตสูง
6. มีชิ้นส่วนและการผสมผสานที่หลากหลายเพื่อตอบสนองการทดสอบ EMC ของลูกค้าแต่ละราย
การใช้งานทั่วไป:
- ออกแบบมาเป็นพิเศษสำหรับ LCD และ PDP TV, การใช้งานทางการแพทย์, เครื่องใช้ไฟฟ้าทั่วไป
-- อุปกรณ์ทางการแพทย์
-- อุปกรณ์ทดสอบและการวัด
-- เครื่องจักรและอุปกรณ์ในครัวเรือนขนาดเล็กและขนาดกลาง
หลักเกณฑ์การสรรหาของ IEC Inlet Fiter
| YB | 11 | ค1 | - | 10เอ | - | ถาม |
| | | | | | | | | | | ||
| เฟสเดียว | เซอร์กิต | มิติ | ปัจจุบัน | การเชื่อมต่อเอาท์พุต | ||
| 11:11 รอบ | ค1 | 6A : 6 แอมป์ | ถาม: fast-on tab 250 | |||
| 8A : 8 แอมป์ | ว:ลวด | |||||
| 10A :10 แอมป์ | S: ขั้วต่อ Lug บัดกรี |
*Q: Fast-on 6.35x0.8มมS: บัดกรี 4.0x0.8มมW: UL1015 18awg
ตารางการเลือกตัวกรอง:
| หมายเลขชิ้นส่วน | กรณี | พิกัดกระแส (A) | การเชื่อมต่อเอาท์พุต |
| YB11C1-1A | ค1 | 1 | เทอร์มินัลที่รวดเร็ว |
| YB11C1-3A | ค1 | 3 | |
| YB11C1-6A | ค1 | 6 | ลวด |
| YB11C1-8A | ค1 | 8 | |
| YB11C1-10A | ค1 | 10 | ขั้วต่อบัดกรี |
YB11C1-1A-Q(R) รูปภาพสินค้า:
แผนผังไฟฟ้า:
มิติทางกล (หน่วย: มม.)
ตารางการสูญเสียการแทรก (ในระบบ 50 โอห์ม ตามมาตรฐาน IEC/CISPR No.17)
ซีรี่ส์ตัวกรอง EMI อื่น ๆ
เรามีตัวกรอง EMI ที่สมบูรณ์แบบที่สุด นอกเหนือจากตัวกรองทางเข้า IEC และตัวกรองโมดูลรายการพลังงานแล้ว เรายังมีตัวกรองแบบเฟสเดียว ตัวกรองสามเฟส ตัวกรอง EM พิเศษสำหรับบอร์ด PC และอื่นๆ ติดต่อเรา เรามี ช่างเทคนิคมืออาชีพที่จะเลือกตัวกรอง EMI ที่เหมาะสมสำหรับคุณ หวังว่าจะได้ยินจากคุณ.
