สถานที่กำเนิด:
จีน
ชื่อแบรนด์:
YBX
ได้รับการรับรอง:
CUL,TUV,CQC,CE,ROHS,CB
หมายเลขรุ่น:
YB22A5-6A-Q(R)
ติดต่อเรา
วิดีโอ

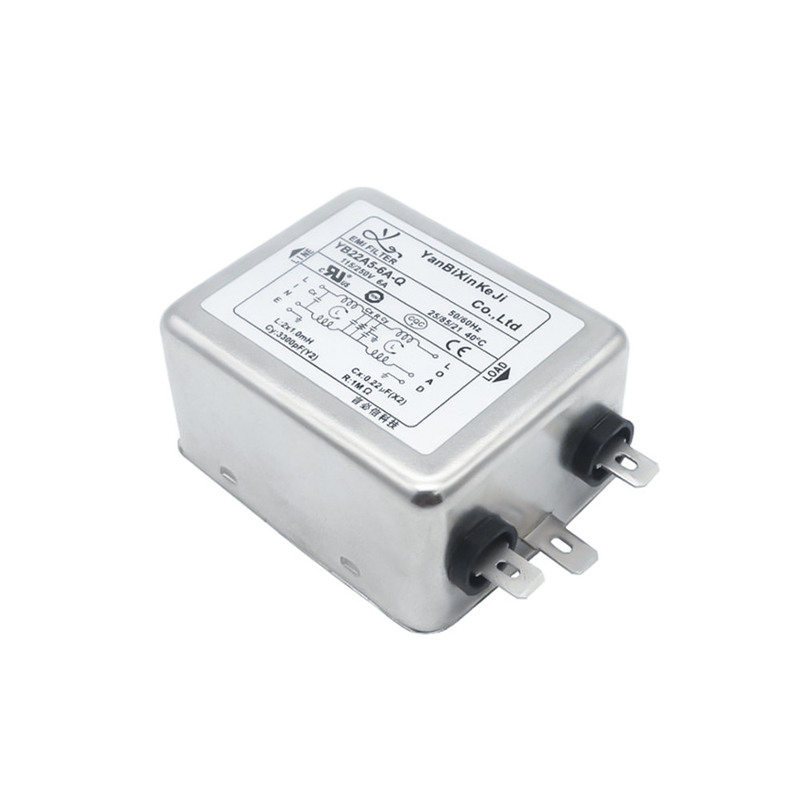

YB22A5-6A-Q Dual Stage IEC Inlet Filter 220V 6A Single Socket EMI Filter สำหรับสวิตช์ไฟ
YB22A5-6A-Q ตัวกรองขาเข้า IEC:
YB11A5-6A-Q เป็นตัวกรองขาเข้า IEC สองขั้นตอน การออกแบบวงจรเสริมพร้อมผลการกรองที่ยอดเยี่ยม ซ็อกเก็ตเดียว ติดตั้งง่ายและรวดเร็วพิกัดแรงดันไฟฟ้า: 110V/250V พิกัดกระแส: 1A,3A,6A,8A,10A.
ข้อกำหนดทางเทคนิค:
| รายการ | เครื่องกรองไฟอีมี่ |
| แบบอย่าง | YB22A5-6A-Q |
| ถ่ายโอนฟังก์ชัน | โลว์พาส |
| ประเภทแพ็คเกจ | พื้นผิวติด |
| ความถี่ศูนย์ที่กำหนด | 10K-30MHZ |
| การสูญเสียการแทรก | 60~90dB |
| อิมพีแดนซ์อินพุต | 50โอห์ม |
| พิกัดแรงดันไฟฟ้า | 125VAC 250VAC |
| จัดอันดับปัจจุบัน | 1A 3A 6A 8A10A |
| อุณหภูมิสิ่งแวดล้อม | 40°ซ |
| ช่วงอุณหภูมิ | 25/085/21 |
| ความถี่ในการทำงาน | 50/60เฮิร์ต |
| สายต่อสาย | 1450VDC |
| เส้นลงกราวด์ | 2250VDC |
| กระแสไฟรั่วสูงสุด | 115VAC/50Hz 0.2mA สูงสุด |
| ขั้นต่ำ | 200 ชิ้น |
| ราคา | USD1~2/เมตร |
| เวลานำ | 5~15 วันธรรมดา |
คุณสมบัติของ IEC Inlet Filter:
1. ประสิทธิภาพที่ยอดเยี่ยม / โครงสร้างที่กะทัดรัด
2. รุ่นทางการแพทย์ทางเลือก ((R5) ประเภท)
3. เชื่อมต่ออย่างรวดเร็ว (6.35 * 0.8 มม.) ประสานหรือลวด
4. ตัวกรองพลังงานประสิทธิภาพสูงและการลดทอนสูงพร้อมซ็อกเก็ต IEC 320
5.ประเภท (R5) เป็นไปตามข้อกำหนดของ IEC/EN60601-1 สำหรับการทดสอบความปลอดภัย กระแสไฟรั่ว และการทดสอบไฮพอตสูง
6. มีชิ้นส่วนและชุดค่าผสมที่หลากหลายเพื่อตอบสนองการทดสอบ EMC ของลูกค้าที่แตกต่างกัน
การใช้งานทั่วไป:
-- ออกแบบมาเป็นพิเศษสำหรับ LCD และ PDP TV, การใช้งานทางการแพทย์, เครื่องใช้ไฟฟ้าทั่วไป
-- อุปกรณ์ทางการแพทย์
-- อุปกรณ์ทดสอบและวัด
-- เครื่องจักรขนาดเล็กและขนาดกลางและอุปกรณ์ในครัวเรือน
กฎการสรรหา:
| YB | 22 | A5 | - | 6A | - | ถาม |
| | | | | | | | | | | ||
| เฟสเดียว | วงจร | มิติ | ปัจจุบัน | การเชื่อมต่อเอาต์พุต | ||
| วงจร 22 : 22 | A5 | 3A : 3 แอมป์ | ถาม: แท็บแบบเร็ว 250 | |||
| 6A : 6 แอมป์ | ว:สาย | |||||
| 8A :8แอมป์ | S: ขั้วดึงประสาน |
*Q: Fast-on 6.35x0.8mmS: ประสาน 4.0x0.8mmW: UL1015 18awg
ตารางการเลือกตัวกรอง:
| หมายเลขชิ้นส่วน | กรณี | จัดอันดับปัจจุบัน (A) | การเชื่อมต่อเอาต์พุต |
| YB22A5 | A5 | 1 | เทอร์มินอลแบบเร็ว |
| YB22A5 | A5 | 3 | |
| YB22A5 | A5 | 6 | ลวด |
| YB22A5 | A5 | 8 | |
| YB22A5 | A5 | 10 | ขั้วต่อสายบัดกรี |
YB22A5-6A-Q EMI Filter ภาพจริง:
ตารางค่าการสูญเสียการแทรก (ในระบบ 50 โอห์ม ตามมาตรฐาน IEC/CISPR No.17)
อุปกรณ์วัด
ก่อนเริ่มการผลิต เราทดสอบวัตถุดิบในห้องปฏิบัติการของเราเพื่อให้แน่ใจว่าเป็นไปตามมาตรฐานคุณภาพ เป็นมิตรต่อสิ่งแวดล้อม และความปลอดภัยเครื่องทดสอบสเปรย์เกลือ เครื่องทดสอบอุณหภูมิและความชื้นคงที่ และเครื่องทดสอบแรงดันเป็นอุปกรณ์ทดสอบบางส่วนที่เราใช้เพื่อให้มั่นใจในคุณภาพของตัวกรอง EMI จากแหล่งที่มา
