สถานที่กำเนิด:
ประเทศจีน
ชื่อแบรนด์:
YBX
ได้รับการรับรอง:
UL, TUV, CE, CQC, ROHS
หมายเลขรุ่น:
YB11C7-3A-Q
ติดต่อเรา
วิดีโอ
วิดีโอ
วิดีโอ
วิดีโอ
ตัวกรอง EMI ซ็อกเก็ตชนิดพิเศษพร้อมฟิวส์และสวิตช์ตัวกรองโมดูลป้อนพลังงาน 1A ~ 10A
ตัวกรองทางเข้า IEC รุ่น YB-C
คุณสมบัติ:
--กระแสไฟสูงสุด 10A
--ตัวยึดฟิวส์เดี่ยว
--สวิตช์โยก 2 ขั้ว
--การใช้งานทั่วไป
-- การอนุมัติ:
กฎการสรรหา:
YB 11 C7 - 3A - คิว (R5)
¦ ¦ ¦ ¦ ¦
สามารถเลือกการเชื่อมต่อกระแสไฟของเคสวงจรได้
แผนผังไฟฟ้า:
ประเภทมาตรฐาน
ประเภท R5
ตาราง:
| จัดอันดับปัจจุบัน @40°ซ |
ตัวเลือกเทอร์มินัล* |
ตัวต้านทานเลือดออก (ไม่จำเป็น) |
พื้น (ไม่จำเป็น) |
กระแสไฟรั่ว 250V/50Hz |
แผนผังไฟฟ้า |
แรงดันไฟฟ้า(V) | ความถี่ในการทำงาน(เฮิร์ตซ์) | ||||||||||||||||||||||||||||||||||||||
| หมายเลขรุ่น | |||||||||||||||||||||||||||||||||||||||||||||
|
|
|
|||||||||||||||||||||||||||||||||||||||||||
| YB11C7-1A | 1เอ | ถาม | ส | - - | - - | - - | <0.8mA | รูปที่ 1 | 115/250V | 50/60เฮิร์ต | |||||||||||||||||||||||||||||||||||
| YB11C7-2A | 2เอ | ถาม | ส | - - | - - | - - | รูปที่ 1 | ||||||||||||||||||||||||||||||||||||||
| YB11C7-3A | 3เอ | ถาม | ส | - - | - - | - - | รูปที่ 1 | ||||||||||||||||||||||||||||||||||||||
| YB11C7-4A | 4เอ | ถาม | ส | - - | - - | - - | รูปที่ 1 | ||||||||||||||||||||||||||||||||||||||
| YB11C7-6A | 6เอ | ถาม | ส | - - | - - | - - | รูปที่ 1 | ||||||||||||||||||||||||||||||||||||||
| YB11C7-8A | 8เอ | ถาม | ส | - - | - - | - - | รูปที่ 1 | ||||||||||||||||||||||||||||||||||||||
| YB11C7-10A | 10เอ | ถาม | ส | - - | - - | - - | รูปที่ 1 | ||||||||||||||||||||||||||||||||||||||
| YB11C7-1A | 1เอ | ถาม | ส | - - | - - | - - | รูปที่ 1 | ||||||||||||||||||||||||||||||||||||||
| YB11C7-2A | 2เอ | ถาม | ส | - - | - - | - - | รูปที่ 1 | ||||||||||||||||||||||||||||||||||||||
| YB11C7-3A | 3เอ | ถาม | ส | - - | - - | - - | รูปที่ 1 | ||||||||||||||||||||||||||||||||||||||
| YB11C7-4A | 4เอ | ถาม | ส | - - | - - | - - | รูปที่ 1 | ||||||||||||||||||||||||||||||||||||||
| YB11C7-6A | 6เอ | ถาม | ส | - - | - - | - - | รูปที่ 1 | ||||||||||||||||||||||||||||||||||||||
| YB11C7-8A | 8เอ | ถาม | ส | - - | - - | - - | รูปที่ 1 | ||||||||||||||||||||||||||||||||||||||
| YB11C7-10A | 10เอ | ถาม | ส | - - | - - | - - | รูปที่ 1 | ||||||||||||||||||||||||||||||||||||||
ตารางประเภทการแพทย์:
| จัดอันดับปัจจุบัน @40°ซ |
ตัวเลือกเทอร์มินัล |
ตัวต้านทานเลือดออก (อุปกรณ์เสริม)R(MΩ) |
อุปกรณ์ทางการแพทย์ (ไม่จำเป็น)5 |
กราวด์ (ไม่จำเป็น) |
กระแสไฟรั่ว 250V/50Hz | แผนผังไฟฟ้า |
แรงดันไฟฟ้า(V) | ความถี่ในการทำงาน(เฮิร์ตซ์) |
||||||||||||||||||||||||||||||||||||||||
| หมายเลขรุ่น | ||||||||||||||||||||||||||||||||||||||||||||||||
|
|
|
||||||||||||||||||||||||||||||||||||||||||||||
| YB11C7-1A-x(R5) | 1เอ | ถาม | ส | - - | 1 | 5 | - - | <5μA | รูปที่ 2 | 115/250V | 50/60เฮิร์ต | |||||||||||||||||||||||||||||||||||||
| YB11C7-2A-x(R5) | 2เอ | ถาม | ส | - - | 1 | 5 | - - | รูปที่ 2 | ||||||||||||||||||||||||||||||||||||||||
| YB11C7-3A-x(R5) | 3เอ | ถาม | ส | - - | 1 | 5 | - - | รูปที่ 2 | ||||||||||||||||||||||||||||||||||||||||
| YB11C7-4A-x(R5) | 4เอ | ถาม | ส | - - | 1 | 5 | - - | รูปที่ 2 | ||||||||||||||||||||||||||||||||||||||||
| YB11C7-6A-x(R5) | 6เอ | ถาม | ส | - - | 1 | 5 | - - | รูปที่ 2 | ||||||||||||||||||||||||||||||||||||||||
| YB11C7-8A-x(R5) | 8เอ | ถาม | ส | - - | 1 | 5 | - - | รูปที่ 2 | ||||||||||||||||||||||||||||||||||||||||
| YB11C7-10A-x(R5) | 10เอ | ถาม | ส | - - | 1 | 5 | - - | รูปที่ 2 | ||||||||||||||||||||||||||||||||||||||||
*Q: Fast-on 6.35x0.8มมS: บัดกรี 4.0x0.8มมW: UL1015 18awg
มิติทางกล (หน่วย: มม.)
ซีเคส

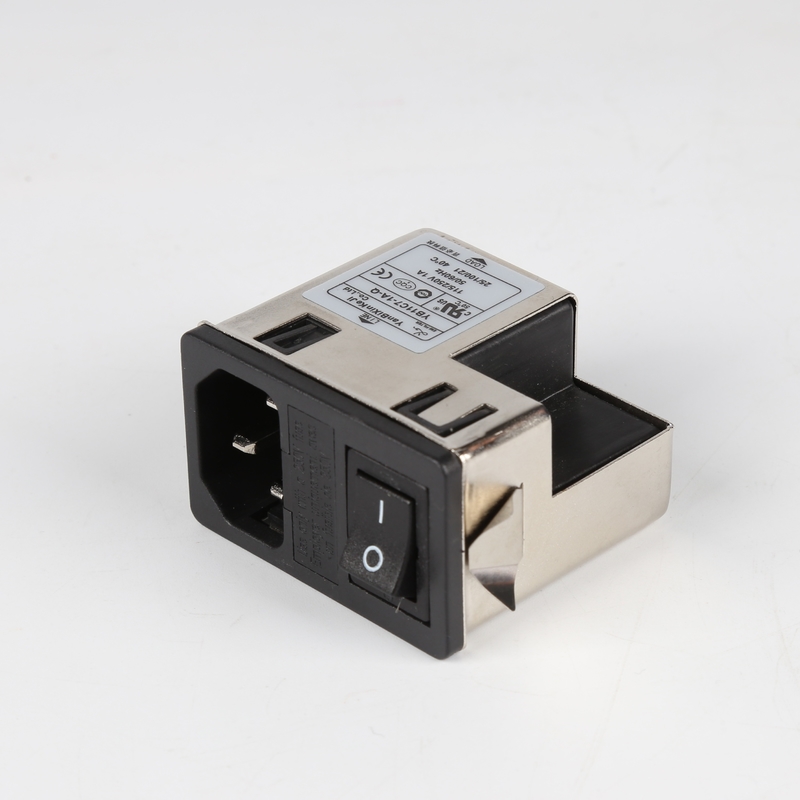

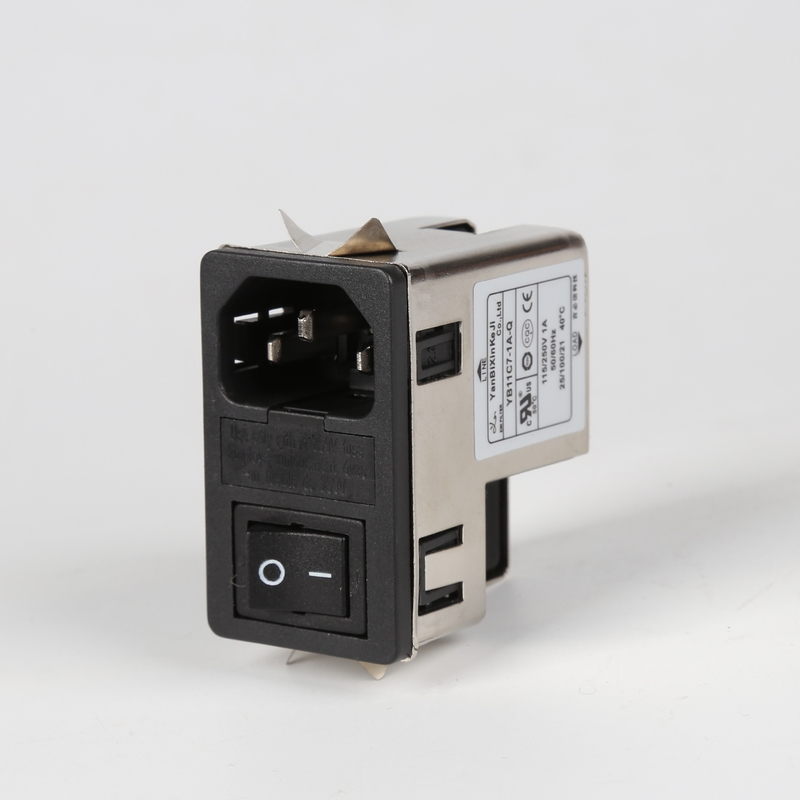

YB11C7-10A-Q รูปภาพสินค้า:
ตารางการสูญเสียการแทรก (ในระบบ 50 โอห์ม ตามมาตรฐาน IEC/CISPR No.17):
โหมดดิฟเฟอเรนเชียล
1A 3A 6A
8A 10A
การจัดส่ง:
---เงื่อนไขการจัดส่ง: DHL, UPS, FedEx, TNT, EMS
---ท่าเรือคือเซินเจิ้นหรือตามคำขอ
รูปภาพโรงงาน:
