สถานที่กำเนิด:
ประเทศจีน
ชื่อแบรนด์:
YBX
ได้รับการรับรอง:
cUL,TUV,CQC,CE,ROHS
หมายเลขรุ่น:
YB11E1-10A-W
ติดต่อเรา
YB11E Series EMI Filter 220V 6A เครื่องกรองพลังงานระยะเดียว สําหรับเครื่องพลังงาน
ข้อมูลการใช้งาน
| รายการ | เครื่องกรองสายไฟฟ้า |
| รุ่น | YB11E1-6A-W |
| ฟังก์ชันการโอน | ล่าง |
| ประเภทของแพคเกจ | การติดตั้งพื้นผิว |
| ความถี่ศูนย์เฉพาะ | 10K-30MHZ |
| การสูญเสียการใส่ | 60 ~ 90dB |
| อัมพาตทางเข้า | 50Ω |
| ความดันเฉพาะ | 115V/250V |
| ปัจจุบัน | 1 ~ 10A |
| อุณหภูมิสิ่งแวดล้อม | 40°C |
| ระยะอุณหภูมิ | 25 / 085 / 21 |
| ความถี่ในการทํางาน | 50/60HZ |
| สายต่อสาย | 1450VDC |
| สายถึงพื้น | 2250VDC |
| กระแสการรั่วไหลสูงสุด | 250VAC/60HZ 0.8mA สูงสุด |
ลักษณะ:
-- ไฟฟ้าหมุนจาก 1 ถึง 10A
-- ผลการกรองที่ใช้ในวัสดุทั่วไป
-- รูปแบบทางการแพทย์แบบเลือก (((R5))
-- ผลิตภัณฑ์ตามความต้องการของลูกค้า
การใช้งานทั่วไป:
-- อุปกรณ์ไฟฟ้าและอิเล็กทรอนิกส์
-- อุปกรณ์การแพทย์
-- อุปกรณ์ Datacom
-- อุปกรณ์อัตโนมัติสํานักงาน
ตารางการเลือกกรอง:
| ส่วนที่ไม่ | กรณี | อัตราการกระแสไฟฟ้า (A) | การเชื่อมต่อการออก |
| YB11E1-1A | E1 | 1 | เทอร์มินัลที่ติดต่อเร็ว |
| YB11E1-3A | E1 | 3 | |
| YB11E1-6A | E1 | 6 | สกรู M4/M6/M8 |
| YB11E1-10A | E2 | 10 | |
| YB11E1-15A | E1 | 15 | สาย |
*Q: รีบขึ้น 6.35x0.8 มิลลิเมตรS: สกรูล็อกW: UL1015 18awg
ทาบูลิท:
| รุ่นหมายเลข | ปัจจุบัน @40°C |
ตัวเลือกปลายทาง* | เครื่องกันเลือด (ไม่จํากัด) | กระแสรั่ว 250V/50Hz | สัญลักษณ์ไฟฟ้า | ความดันเฉพาะ (V) | ความถี่ในการทํางาน ((Hz) | ||||||||||||||||||||||||||||||||||
|
|
|
|||||||||||||||||||||||||||||||||||||||
| YB11E1-1A | 1A | Q | - | W | - | < 0.8mA | ไฟก์1 | 115/250V | 50/60Hz | ||||||||||||||||||||||||||||||||
| YB11E1-2A | 2A | Q | - | W | - | ไฟก์1 | |||||||||||||||||||||||||||||||||||
| YB11E1-3A | 3A | Q | - | W | - | ไฟก์1 | |||||||||||||||||||||||||||||||||||
| YB11E1-4A | 4A | Q | - | W | - | ไฟก์1 | |||||||||||||||||||||||||||||||||||
| YB11E1-6A | 6A | Q | - | W | - | ไฟก์1 | |||||||||||||||||||||||||||||||||||
| YB11E1-8A | 8A | Q | - | W | - | ไฟก์1 | |||||||||||||||||||||||||||||||||||
| YB11E1-10A | 10A | Q | - | W | - | ไฟก์1 | |||||||||||||||||||||||||||||||||||
| YB11E2-1A | 1A | Q | - | W | - | ไฟก์1 | |||||||||||||||||||||||||||||||||||
| YB11E2-2A | 2A | Q | - | W | - | ไฟก์1 | |||||||||||||||||||||||||||||||||||
| YB11E2-3A | 3A | Q | - | W | - | ไฟก์1 | |||||||||||||||||||||||||||||||||||
| YB11E2-4A | 4A | Q | - | W | - | ไฟก์1 | |||||||||||||||||||||||||||||||||||
| YB11E2-6A | 6A | Q | - | W | - | ไฟก์1 | |||||||||||||||||||||||||||||||||||
| YB11E2-8A | 8A | Q | - | W | - | ไฟก์1 | |||||||||||||||||||||||||||||||||||
| YB11E2-10A | 10A | Q | - | W | - | ไฟก์1 | |||||||||||||||||||||||||||||||||||
| YB11E3-1A | 1A | Q | - | W | - | ไฟก์1 | |||||||||||||||||||||||||||||||||||
| YB11E3-2A | 2A | Q | - | W | - | ไฟก์1 | |||||||||||||||||||||||||||||||||||
| YB11E3-3A | 3A | Q | - | W | - | ไฟก์1 | |||||||||||||||||||||||||||||||||||
| YB11E3-4A | 4A | Q | - | W | - | ไฟก์1 | |||||||||||||||||||||||||||||||||||
| YB11E3-6A | 6A | Q | - | W | - | ไฟก์1 | |||||||||||||||||||||||||||||||||||
| YB11E3-8A | 8A | Q | - | W | - | ไฟก์1 | |||||||||||||||||||||||||||||||||||
| YB11E3-10A | 10A | Q | - | W | - | ไฟก์1 | |||||||||||||||||||||||||||||||||||
สัญลักษณ์ไฟฟ้า
ขนาดกล ((หน่วย: mm)
| กรณี | A | B | C | D | E | F | G | H | ฉัน | J | K | |||||||||||||||
| E1 | 24 | 44 | 19 | 54.5 | 64.5 | 23 | 9.5 | 4.5 | 6.3*08 | |||||||||||||||||
| E2 | 44 | 29 | 22 | 40 | 50 | 15 | 8 | 4.5 | 3.5 | UL1015 | ||||||||||||||||
| E3 | 32 | 46 | 22.5 | 54 | 62 | 24 | 12.5 | 4.5 | 6.3*08 | |||||||||||||||||
| ความอดทน 公差 |
± 1 | ± 1 | ± 1 | ± 015 | ± 1 | ± 05 | ± 05 | ± 015 | ± 015 | ± 015 | ||||||||||||||||

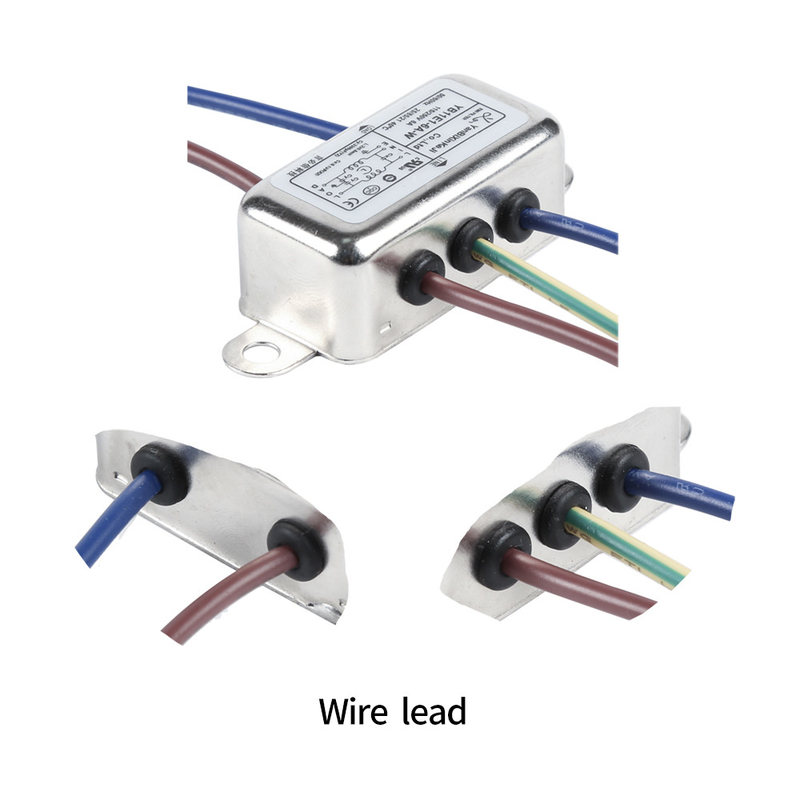

YB11E1-6A-W ภาพกรอง EMI:
ตารางการสูญเสียการใส่ ((ในระบบ 50ohm ตาม IEC/CISPR No.17)
