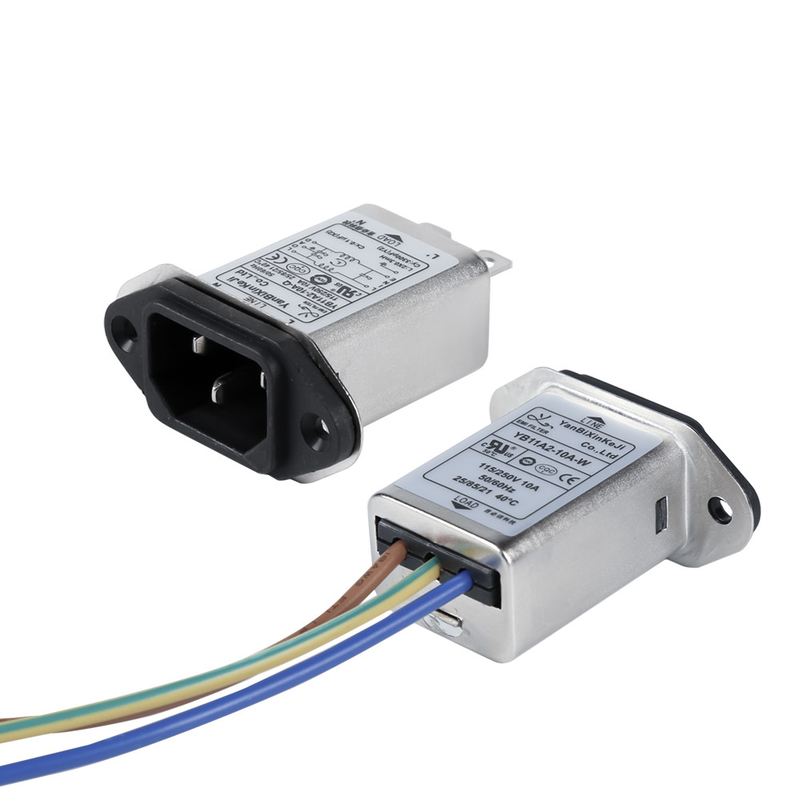

0.4mA กระแสไฟรั่วต่ำ IEC Inlet Filter ตัวกรองซ็อกเก็ตเดี่ยวสำหรับอุปกรณ์ในครัวเรือน
สถานที่กำเนิด | ประเทศจีน |
---|---|
ชื่อแบรนด์ | YBX |
ได้รับการรับรอง | cUL,TUV,CQC,CE,ROHS,CB,ENEC,REACH |
หมายเลขรุ่น | YB11A2-10A |
จำนวนสั่งซื้อขั้นต่ำ | 1000pcs |
ราคา | Negotiable |
รายละเอียดการบรรจุ | 56.5 * 28.5 * 20.5 ซม. (หนึ่งกล่อง) |
เวลาการส่งมอบ | 10-20 วัน |
เงื่อนไขการชำระเงิน | T / T |
สามารถในการผลิต | 500000 ชิ้น / ชิ้นต่อเดือน |
ติดต่อฉันสำหรับตัวอย่างฟรีและคูปอง
วอทส์แอพ:0086 18588475571
วีแชท: 0086 18588475571
สไกป์: sales10@aixton.com
หากคุณมีข้อสงสัย เราพร้อมให้ความช่วยเหลือทางออนไลน์ตลอด 24 ชั่วโมง
xพิมพ์ | YB11A2-10A-Q | แรงดันไฟฟ้า | 115V/250V |
---|---|---|---|
อุณหภูมิสิ่งแวดล้อม | 40 ℃ | บรรทัดต่อบรรทัด | 1450VDC |
เส้นกับพื้น | 2250VDC | ฟังก์ชั่นการถ่ายโอน | โลว์พาส |
ความถี่ในการทำงาน | 50/60เฮิร์ต | กระแสไฟรั่ว | 0.8mA |
การสูญเสียการแทรก | 60~90dB | ประเภทแพ็คเกจ | พื้นผิวติด |
ความถี่ศูนย์ที่กำหนด | 10K-30MHZ | ||
แสงสูง | IEC 320 เสียบตัวกรอง RFI,ปลั๊ก 0.8mA ในตัวกรอง RFI,1450VDC เสียบตัวกรอง RFI |
0.4mA กระแสไฟรั่วต่ำ IEC Inlet Filter ตัวกรองซ็อกเก็ตเดี่ยวสำหรับอุปกรณ์ในครัวเรือน
เรามีใบรับรองของผลิตภัณฑ์ที่เกี่ยวข้อง มีการติดตั้งหลายรายการ สามารถปรับแต่งผลิตภัณฑ์ได้ โดยทำงานร่วมกับ LABS การวิจัยชั้นนำเพื่อให้การทดสอบวินิจฉัย EMC ฟรี
ข้อมูลทางเทคนิคของตัวกรอง EMI:
รายการ | ซ็อกเก็ตกรองไฟ Emi |
แบบอย่าง | ปลั๊กไฟอีมิฟิลเตอร์ YB-A |
ฟังก์ชั่นการถ่ายโอน | ผ่านต่ำ |
ประเภทแพ็คเกจ | ติดพื้นผิว |
ความถี่กลางที่กำหนด | 10K-30เมกะเฮิร์ตซ์ |
การสูญเสียการแทรก | 60~90dB |
ความต้านทานอินพุต | 50Ω |
แรงดันไฟฟ้าที่ได้รับการจัดอันดับ | 115VAC 250VAC |
จัดอันดับปัจจุบัน | 1A 3A 6A 10A |
อุณหภูมิสิ่งแวดล้อม | 40°ซ |
ช่วงอุณหภูมิ | 25 / 085 / 21 |
ความถี่ในการทำงาน | 50/60เฮิร์ต |
เส้นต่อเส้น | 1450VDC |
เส้นถึงพื้น | 2250VDC |
กระแสไฟรั่วสูงสุด | 115VAC/50HZ 0.3uA สูงสุด |
ขั้นต่ำ | 500 ชิ้น |
ราคา | 1.39 ดอลลาร์สหรัฐ~1.85 ดอลลาร์สหรัฐ/เมตร |
เวลานำ | 5~15 วันธรรมดา |
โมดูลป้อนพลังงาน Emi Power Filter Inlet 1-10A Emi Filter พร้อมประเภทการแพทย์
คุณสมบัติของตัวกรอง EMI:
-- ประสิทธิภาพดีเยี่ยม/โครงสร้างกะทัดรัด
- รุ่นเกลียวจากด้านหน้าด้านหลัง
-- รุ่นทางการแพทย์เสริม (ประเภท (R5))
- เชื่อมต่ออย่างรวดเร็ว (6.35 * 0.8 มม.) บัดกรีหรือสายไฟ
- ตัวกรองพลังงานประสิทธิภาพสูงและการลดทอนสูงพร้อมซ็อกเก็ต IEC 320
-- ประเภท (R5) เป็นไปตามข้อกำหนดของ IEC/EN60601-1 สำหรับการกวาดล้างด้านความปลอดภัย กระแสไฟรั่ว และการทดสอบฮิป็อตสูง
-- มีชิ้นส่วนและการผสมผสานที่หลากหลายเพื่อให้เป็นไปตามการทดสอบ EMC ของลูกค้าแต่ละราย
-- ผลิตภัณฑ์ที่กำหนดเองตามความต้องการของลูกค้า
การใช้งานทั่วไปของตัวกรอง EMI:
- ออกแบบมาเป็นพิเศษสำหรับ LCD และ PDP TV, การใช้งานทางการแพทย์, เครื่องใช้ไฟฟ้าทั่วไป
-- อุปกรณ์ทางการแพทย์
-- อุปกรณ์ทดสอบและการวัด
-- เครื่องจักรและอุปกรณ์ในครัวเรือนขนาดเล็กและขนาดกลาง
- แหล่งจ่ายไฟแบบเฟสเดียว, แหล่งจ่ายไฟแบบสวิตช์โหมด
หลักเกณฑ์การสรรหาของตัวกรอง EMI:
YB 11 A1 - 10A - Q ( R 5 G )
¦ ¦ ¦ ¦ ¦ ¦ ¦
สามารถเลือกการเชื่อมต่อกระแสไฟของเคสวงจรได้
แผนผังไฟฟ้าของตัวกรอง EMI:
มิติทางกล (หน่วย: มม.)ของตัวกรอง EMI:
กรณี | ก | บี | ค | ดี | อี | เอฟ | ช | ชม | ฉัน | เจ | เค | ล | ม | เอ็น |
A1 | 58 | 28.5 | 21 | 50 | 40 | 22.4 | 12.7 | 11.8 | 13.5 | 3.2 | 6.35*0.8 | |||
A2 | 58 | 28.5 | 21 | 52 | 40 | 25 | 12.7 | 11.8 | 13.5 | 3.2 | 6.35*0.8 | |||
ความคลาดเคลื่อน |
±1 | ±1 | ±1 | ±1 | ±0.15 | ±1 | ±0.5 | ±0.5 | ±0.5 | ±1 | ±0.15 |
ตารางของตัวกรอง EMI:
หมายเลขรุ่น | จัดอันดับปัจจุบัน @40°ซ |
ตัวเลือกเทอร์มินัล* | ตัวต้านทานเลือดออก (อุปกรณ์เสริม) | กรัม (ไม่จำเป็น) | กระแสไฟรั่ว 250V/50Hz | แผนผังไฟฟ้า | แรงดันไฟฟ้าที่ได้รับการจัดอันดับ | ความถี่ในการทำงาน (Hz) | ||
YB11A1-1A | 1เอ | ถาม | ส | ว | - - | - - |
<0.8mA |
รูปที่ 1 |
115/250V |
50/60เฮิร์ต |
YB11A1-2A | 2เอ | ถาม | ส | ว | - - | - - | รูปที่ 1 | |||
YB11A1-3A | 3เอ | ถาม | ส | ว | - - | - - | รูปที่ 1 | |||
YB11A1-4A | 4เอ | ถาม | ส | ว | - - | - - | รูปที่ 1 | |||
YB11A1-6A | 6เอ | ถาม | ส | ว | - - | - - | รูปที่ 1 | |||
YB11A1-8A | 8เอ | ถาม | ส | ว | - - | - - | รูปที่ 1 | |||
YB11A1-10A | 10เอ | ถาม | ส | ว | - - | - - | รูปที่ 1 | |||
YB11A1-15A | 15เอ | ถาม | ส | ว | - - | - - | รูปที่ 1 | |||
YB11A2-1A | 1เอ | ถาม | ส | ว | - - | - - | รูปที่ 1 | |||
YB11A2-2A | 2เอ | ถาม | ส | ว | - - | - - | รูปที่ 1 | |||
YB11A2-3A | 3เอ | ถาม | ส | ว | - - | - - | รูปที่ 1 | |||
YB11A2-4A | 4เอ | ถาม | ส | ว | - - | - - | รูปที่ 1 | |||
YB11A2-6A | 6เอ | ถาม | ส | ว | - - | - - | รูปที่ 1 | |||
YB11A2-8A | 8เอ | ถาม | ส | ว | - - | - - | รูปที่ 1 | |||
YB11A2-10A | 10เอ | ถาม | ส | ว | - - | - - | รูปที่ 1 | |||
YB11A2-15A | 15เอ | ถาม | ส | ว | - - | - - | รูปที่ 1 |
ตารางการสูญเสียการแทรก (ในระบบ 50 โอห์ม ตามมาตรฐาน IEC/CISPR No.17)ของตัวกรอง EMI:
โหมดทั่วไป -------- โหมดดิฟเฟอเรนเชียล
1เอ 3เอ
6เอ 8เอ
10A 15A
