ตัวแปลงสัญญาณรบกวน 50A AC Converter EMC ตัวกรองสัญญาณรบกวน 12V 24V 48V 80V 250V เป็นมิตรกับสิ่งแวดล้อม

ตัวแปลงสัญญาณรบกวน 50A AC Converter EMC ตัวกรองสัญญาณรบกวน 12V 24V 48V 80V 250V เป็นมิตรกับสิ่งแวดล้อม
ตัวแปลงสัญญาณรบกวน 50A AC Converter EMC ตัวกรองสัญญาณรบกวน 12V 24V 48V 80V 250V เป็นมิตรกับสิ่งแวดล้อม ตัวแปลงสัญญาณรบกวน 50A AC Converter EMC ตัวกรองสัญญาณรบกวน 12V 24V 48V 80V 250V เป็นมิตรกับสิ่งแวดล้อม

ภาพใหญ่ :  ตัวแปลงสัญญาณรบกวน 50A AC Converter EMC ตัวกรองสัญญาณรบกวน 12V 24V 48V 80V 250V เป็นมิตรกับสิ่งแวดล้อม

รายละเอียดสินค้า:
สถานที่กำเนิด: จีน
ชื่อแบรนด์: YBX
ได้รับการรับรอง: cUL, ENEC, CE, ROHS

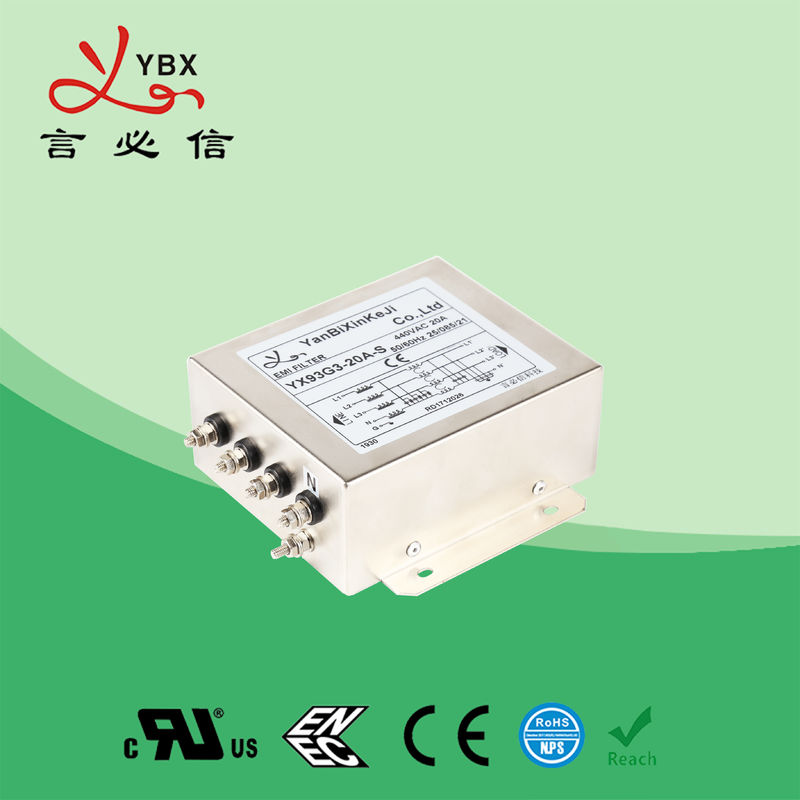

หมายเลขรุ่น: YX93G3-20A-S
การชำระเงิน:
จำนวนสั่งซื้อขั้นต่ำ: 5pcs
ราคา: Negotiable
รายละเอียดการบรรจุ: 56.5 * 28.5 * 22.5cm
เวลาการส่งมอบ: 20-25 วัน
เงื่อนไขการชำระเงิน: T/T, L/C
สามารถในการผลิต: 10000 ชิ้น / ชิ้นต่อเดือน Ac 220 โวลต์วัตถุประสงค์ทั่วไปกรองเสียงรบกวน

ตัวแปลงสัญญาณรบกวน 50A AC Converter EMC ตัวกรองสัญญาณรบกวน 12V 24V 48V 80V 250V เป็นมิตรกับสิ่งแวดล้อม

ลักษณะ
ชื่อ: YX93G3-20A-S ชื่อแบรนด์: YANBIXIN
ชนิด: ตัวกรอง EMI กรณี: เคสโลหะ
OEM: ที่มีจำหน่าย ฟังก์ชั่นการถ่ายโอน: ผ่านต่ำ
แสงสูง:

อินเวอร์เตอร์กรองเอาท์พุทอินเวอร์เตอร์ rfi กรอง

,

inverter rfi filter

12 โวลต์ 24 โวลต์ 48 โวลต์ 80 โวลต์ 250 โวลต์ 50A AC EMC กรองเสียงรบกวน Filtron สำหรับแปลง



ข้อมูลทางเทคนิค:



สิ่งของ กรองสายไฟ
แบบ ไส้กรองสายไฟ YX-G
ฟังก์ชั่นการถ่ายโอน ผ่านต่ำ
ประเภทแพ็คเกจ Surface Mount
ความถี่กลางที่กำหนด 10K-30MHZ
การสูญเสียการแทรก 60 ~ 90dB
อินพุตความต้านทาน 50Ω
แรงดันไฟฟ้า 380V / 440V
จัดอันดับปัจจุบัน 1 ~ 1200A
อุณหภูมิสิ่งแวดล้อม 40 ° C
ช่วงอุณหภูมิ 25/085/21
คลื่นความถี่ 50 / 60HZ
Line to Line 1450VDC
แนวสู่พื้นดิน 2250VDC
กระแสไฟรั่วสูงสุด สูงสุด 250VAC / 60HZ 0.8mA
MOQ 5pcs
ราคา USD3.8 ~ 88.8 / เมตร
เวลานำ 5 ~ 20 วันทำงาน



คุณสมบัติ:



- ป้องกันการรบกวนของแรงดันไฟฟ้า



- วงจรการกรองแบบสองขั้นสูงขั้นสูงที่มีตัวเหนี่ยวนำ toroidal ที่ทนต่อการอิ่มตัวสูง



- ขั้วบาร์ทองแดงใช้สำหรับรุ่นที่สูงกว่า 250A เพื่อให้ทันกับมาตรฐานสากลการเชื่อมต่อที่ง่ายและปลอดภัย



- ผลิตภัณฑ์ที่กำหนดเองตามความต้องการของลูกค้า



แอปพลิเคชันทั่วไป:



1. ระบบคอมพิวเตอร์เมนเฟรม



2. เซอร์โวมอเตอร์



3. UPS / SMPS



4. อุปกรณ์อิเล็กทรอนิกส์อุตสาหกรรมโดยใช้หลักการแปลงความถี่



กฎของการสรรหา:



YX 91 G1 - 3A - Q

¦ ¦ ¦ ¦

กรณีวงจรการเชื่อมต่อปัจจุบัน



tabulates:



หมายเลขรุ่น จัดอันดับปัจจุบัน
@ 40 ° C
ตัวเลือกอาคารผู้โดยสาร * กระแสไฟรั่ว 440V / 50Hz แผนผังไฟฟ้า แรงดันไฟฟ้า (V) คลื่นความถี่ (Hz)


YX93G1-3A 3A Q S T

<5.0mA

รูปที่ 1

250 / 440V

50 / 60Hz

YX93G1-6A 6A Q S T รูปที่ 1
YX93G1-10A 10A Q S T รูปที่ 1
YX93G2-15A 20A Q S T รูปที่ 1
YX93G2-20A 30A - S T รูปที่ 1
YX93G2-25A 30A - S T รูปที่ 1
YX93G2-30A 40A - S T รูปที่ 1
YX93G3-35A 40A - S T

<7.0mA

รูปที่ 1
YX93G5-50A 50A - S T รูปที่ 1
YX93G5-60A 60A - S T รูปที่ 1
YX93G5-80A 80A - S T

<10.0mA

รูปที่ 1
YX93G4-100A 100A - S T รูปที่ 1
YX93G6-150A 150A - S T

<15.0mA

รูปที่ 1
YX93G6-200A 200A - S T รูปที่ 1



แผนผังไฟฟ้า:

ตัวแปลงสัญญาณรบกวน 50A AC Converter EMC ตัวกรองสัญญาณรบกวน 12V 24V 48V 80V 250V เป็นมิตรกับสิ่งแวดล้อม 0



รูปที่ 1



มิติเชิงกล (หน่วย: มม.)



ตัวแปลงสัญญาณรบกวน 50A AC Converter EMC ตัวกรองสัญญาณรบกวน 12V 24V 48V 80V 250V เป็นมิตรกับสิ่งแวดล้อม 1




กรณี B D E F G H ผม J K L M
G1 72 65 39 75 85 35 22   45 M4 M4 / M6
G2 98 80 40 95 105 50 20 4.5 * 6.5 50 M4 M4 / M6
G3 120 100 50 115 130 50 28 4 * 6 60 M4 M4 / M6
G4 200 127 80 150 170 62 49.5 6 * 9 117 M6 / M8 M8 / M10
G5 150 105 60 120 135 55 35 4 * 6 90 M6 M8
G6 260 170 100 196 220 85 65 8 * 12 172 M8 M10
เกณฑ์ความคลาดเคลื่อน ± 1 ± 1 ± 1 ± 0.15 ± 1 ± 0.5 ± 0.5 ± 0.15 ± 0.15   ± 0.15 ± 0.15 ± 2





ตารางการสูญเสียการแทรก (ในระบบ 50ohm ตามมาตรฐาน IEC / CISPR No.17)

           โหมดสามัญ -------- โหมดที่แตกต่าง



6 / 10A 20A

      ตัวแปลงสัญญาณรบกวน 50A AC Converter EMC ตัวกรองสัญญาณรบกวน 12V 24V 48V 80V 250V เป็นมิตรกับสิ่งแวดล้อม 2                             ตัวแปลงสัญญาณรบกวน 50A AC Converter EMC ตัวกรองสัญญาณรบกวน 12V 24V 48V 80V 250V เป็นมิตรกับสิ่งแวดล้อม 3



40A 80A

      ตัวแปลงสัญญาณรบกวน 50A AC Converter EMC ตัวกรองสัญญาณรบกวน 12V 24V 48V 80V 250V เป็นมิตรกับสิ่งแวดล้อม 4                               ตัวแปลงสัญญาณรบกวน 50A AC Converter EMC ตัวกรองสัญญาณรบกวน 12V 24V 48V 80V 250V เป็นมิตรกับสิ่งแวดล้อม 5



100A

      ตัวแปลงสัญญาณรบกวน 50A AC Converter EMC ตัวกรองสัญญาณรบกวน 12V 24V 48V 80V 250V เป็นมิตรกับสิ่งแวดล้อม 6
