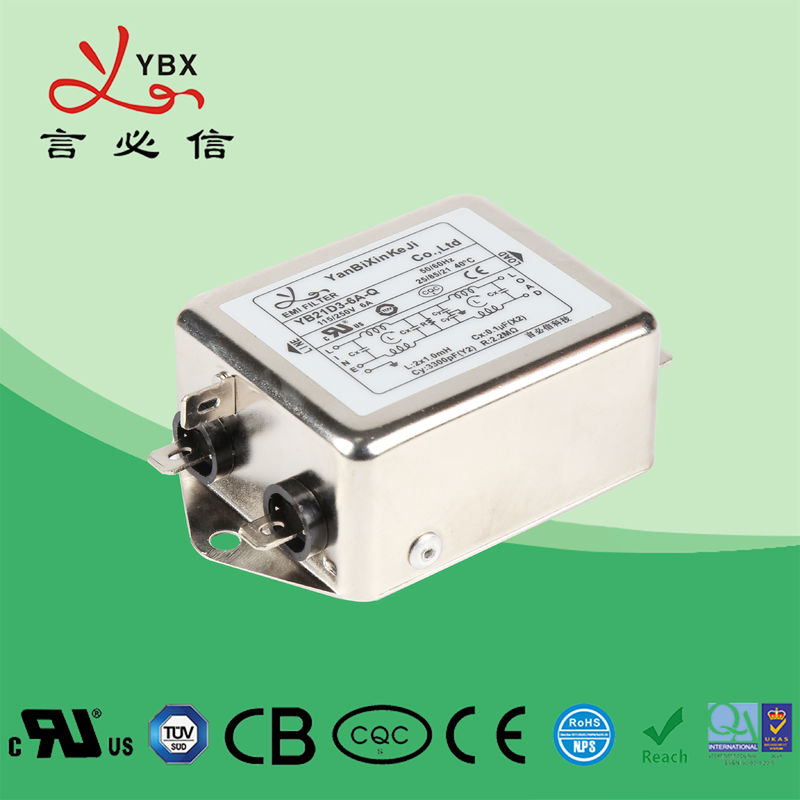

10A 115V กำลังไฟฟ้า EMI EMC Filter เฟสเดียวพร้อมการลดทอนที่เพิ่มขึ้น

10A 115V กำลังไฟฟ้า EMI EMC Filter เฟสเดียวพร้อมการลดทอนที่เพิ่มขึ้น

ตัวกรองบรรทัดอีเอ็มซีนำตัวกรองอีเอ็มไอ

led emi filter

สถานที่กำเนิด:

จีน

ชื่อแบรนด์:

YBX

ได้รับการรับรอง:

cUL, TUV, CQC, CE, ROHS

หมายเลขรุ่น:

YB22D3-10A-W

ติดต่อเรา

ขอใบเสนอราคา
รายละเอียดสินค้า
สิ่งของ:
YB22D3-10A-W
ปัจจุบัน:
1A-20A
แรงดันไฟฟ้า:
220Vac
ความถี่:
50 / 60Hz
แบนด์วิดธ์ 3dB:
5-10%
MOQ:
50PCS
ชื่อแบรนด์:
YBX
ประเภทแพ็คเกจ:
Surface Mount
เงื่อนไขการชำระเงินและการจัดส่ง
จำนวนสั่งซื้อขั้นต่ำ
50pcs
ราคา
Negotiable
รายละเอียดการบรรจุ
56.5 * 28.5 * 22.5cm
เวลาการส่งมอบ
20-25 วัน
เงื่อนไขการชำระเงิน
T/T, L/C
สามารถในการผลิต
10000 ชิ้น / ชิ้นต่อเดือน Ac 220 โวลต์วัตถุประสงค์ทั่วไปกรองเสียงรบกวน
รายละเอียดสินค้า

115V, 250VAC 10A เพาเวอร์เฟสเดียว EMI EMC Filter พร้อมการลดทอนที่เพิ่มขึ้น



ข้อมูลทางเทคนิค:



สิ่งของ กรองสายไฟ
แบบ ไส้กรองสายไฟ YB-D
ฟังก์ชั่นการถ่ายโอน ผ่านต่ำ
ประเภทแพ็คเกจ Surface Mount
ความถี่กลางที่กำหนด 10K-30MHZ
การสูญเสียการแทรก 60 ~ 90dB
อินพุตความต้านทาน 50Ω
แรงดันไฟฟ้า 115V / 250V
จัดอันดับปัจจุบัน 1 ~ 10A
อุณหภูมิสิ่งแวดล้อม 40 ° C
ช่วงอุณหภูมิ 25/085/21
คลื่นความถี่ 50 / 60HZ
Line to Line 1450VDC
แนวสู่พื้นดิน 2250VDC
กระแสไฟรั่วสูงสุด สูงสุด 250VAC / 60HZ 0.8mA
MOQ 50pcs
ราคา USD2 ~ 9.8 / เมตร
เวลานำ 5 ~ 20 วันทำงาน



คุณสมบัติ:



- YB22 ได้ออกแบบตัวกรองแบบสองขั้นตอนซึ่งมีค่าความแตกต่างที่ดีและการลดทอนโหมดทั่วไป



- ตัวเลือกขั้วต่างๆช่วยให้คุณเลือก;



- มีชิ้นส่วนและชุดผสมที่หลากหลายเพื่อตอบสนองการทดสอบ EMC ของลูกค้าที่แตกต่างกัน



แอปพลิเคชันทั่วไป:



1. อุปกรณ์ไฟฟ้าและอิเล็กทรอนิกส์



2. อุปกรณ์การแพทย์



3. อุปกรณ์ดาต้าคอม



4. อุปกรณ์สำนักงานอัตโนมัติ



กฎของการสรรหา:



YB 22 E4 - 10A - Q (R 5)

¦ ¦ ¦ ¦ ¦ ¦

กรณีวงจรการเชื่อมต่อปัจจุบันเป็นตัวเลือก



tabulates:



หมายเลขรุ่น จัดอันดับปัจจุบัน
@ 40 ° C

ตัวเลือกอาคารผู้โดยสาร *

กระแสไฟรั่ว 250V / 50Hz แผนผังไฟฟ้า

แรงดันไฟฟ้า (V) คลื่นความถี่ (Hz)


YB22E4-1A 1A ~ 4A Q S W





















<0.8mA

รูปที่ 1





















115 / 250V





















50 / 60Hz

YB22E4-6A 6A Q S W รูปที่ 1
YB22E4-8A 8A Q S W รูปที่ 1
YB22E4-10A 10A Q S W รูปที่ 1
YB22E4-15A 15A Q S - รูปที่ 1
YB22D1-1A 1A ~ 4A Q - W รูปที่ 1
YB22D1-6A 6A Q - W รูปที่ 1
YB22D2-6A 6A Q S W รูปที่ 1
YB22D2-8A 8A Q S W รูปที่ 1
YB22D2-10A 10A Q S W รูปที่ 1
YB22D2-15A 15A Q S - รูปที่ 1
YB22D3-8A 8A Q S W รูปที่ 1
YB22D3-10A 10A Q S W รูปที่ 1
YB22D3-15A 15A Q S - รูปที่ 1
YB22D4-10A 10A Q S W รูปที่ 1
YB22D4-15A 15A Q S - รูปที่ 1
YB22D4-20A 20A Q S - รูปที่ 1
YB22D5-15A 15A Q S - รูปที่ 1
YB22D5-20A 20A Q S - รูปที่ 1
YB22D5-30A 30A - S - รูปที่ 1
YB22D6-20A 20A - S - รูปที่ 1
YB22D6-30A 30A - S - รูปที่ 1
YB22F1-20A 20A - S - รูปที่ 1
YB22F1-30A 30A - S - รูปที่ 1
YB22F2-30A 30A - S - รูปที่ 1
YB22F2-40A 40A - S - รูปที่ 1
YB22F2-50A 50A - S - รูปที่ 1
YB22F3-50A 50A - S - รูปที่ 1



ประเภทการแพทย์ tabulates:

หมายเลขรุ่น จัดอันดับปัจจุบัน
@ 40 ° C

ตัวเลือกเทอร์มินัล

อุปกรณ์ทางการแพทย์

กระแสไฟรั่ว 250V / 50Hz แผนผังไฟฟ้า แรงดันไฟฟ้า (V) คลื่นความถี่ (Hz)


YB22E4-1A-x (5) 1A ~ 4A Q S W 5































<5μA

รูปที่ 2































115 / 250V































50 / 60Hz

YB22E4-6A-x (5) 6A Q S W 5 รูปที่ 2
YB22E4-8A-x (5) 8A Q S W 5 รูปที่ 2
YB22E4-10A-x (5) 10A Q S W 5 รูปที่ 2
YB22E4-15A-x (5) 15A Q S W 5 รูปที่ 2
YB22D1-1A-x (5) 1A ~ 4A Q - W 5 รูปที่ 2
YB22D1-6A-x (5) 6A Q - W 5 รูปที่ 2
YB22D2-6A-x (5) 6A Q S W 5 รูปที่ 2
YB22D2-8A-x (5) 8A Q S W 5 รูปที่ 2
YB22D2-10A-x (5) 10A Q S W 5 รูปที่ 2
YB22D2-15A-x (5) 15A Q S - 5 รูปที่ 2
YB22D3-8A-x (5) 8A Q S W 5 รูปที่ 2
YB22D3-10A-x (5) 10A Q S W 5 รูปที่ 2
YB22D3-15A-x (5) 15A Q S - 5 รูปที่ 2
YB22D4-10A-x (5) 10A Q S W 5 รูปที่ 2
YB22D4-15A-x (5) 15A Q S - 5 รูปที่ 2
YB22D4-20A-x (5) 20A Q S - 5 รูปที่ 2
YB22D5-15A-x (5) 15A Q S - 5 รูปที่ 2
YB22D5-20A-x (5) 20A Q S - 5 รูปที่ 2
YB22D5-30A-x (5) 30A - S - 5 รูปที่ 2
YB22D6-20A-x (5) 20A Q S - 5 รูปที่ 2
YB22F1-20A-x (5) 20A Q S - 5 รูปที่ 2
YB22F1-30A-x (5) 30A - S - 5 รูปที่ 2
YB22F2-30A-x (5) 30A - S - 5 รูปที่ 2
YB22F2-40A-x (5) 40A - S - 5 รูปที่ 2
YB22F2-50A-x (5) 50A - S - 5 รูปที่ 2
YB22F3-50A-x (5) 50A - S - 5 รูปที่ 2

10A 115V กำลังไฟฟ้า EMI EMC Filter เฟสเดียวพร้อมการลดทอนที่เพิ่มขึ้น 0* Q: Fast-on 6.35x0.8mm 10A 115V กำลังไฟฟ้า EMI EMC Filter เฟสเดียวพร้อมการลดทอนที่เพิ่มขึ้น 1S: สลักเกลียว 10A 115V กำลังไฟฟ้า EMI EMC Filter เฟสเดียวพร้อมการลดทอนที่เพิ่มขึ้น 2W: UL1015 18awg

แผนผังไฟฟ้า:



10A 115V กำลังไฟฟ้า EMI EMC Filter เฟสเดียวพร้อมการลดทอนที่เพิ่มขึ้น 3

รูปที่ 1



10A 115V กำลังไฟฟ้า EMI EMC Filter เฟสเดียวพร้อมการลดทอนที่เพิ่มขึ้น 4

รูปที่ 2



มิติเชิงกล (หน่วย: มม.)



10A 115V กำลังไฟฟ้า EMI EMC Filter เฟสเดียวพร้อมการลดทอนที่เพิ่มขึ้น 5




กรณี E3 E4 D1 D2 D3 D4 D5 F1 F2 F3 F4 เกณฑ์ความคลาดเคลื่อน
32 44.5 51 51 63 63 73 72 98 120 150 ± 1
B 46 50.5 33 51 51 51 56 65 80 100 105 ± 1
22.5 30 29 21 29 38 44.5 39 41 50 60 ± 1
D 54 61.5 60 63 75 75 87 75 95 115 120 ± 0.15
E 62 70.5 68 72 85 85 98 45 50 80 90 ± 1
F 24 28 20 27 25 27 30 35 50 60 60 ± 0.5
G 12.5 10.5 10 10 10 15.5 16 22 24 26 35 ± 0.5
H 4.5 6 4.5 4.5 5 4.5 4.5 4.2 4.2 4 * 6 4 * 6 ± 0.15
ผม   4.5           4.2 * 6.2 4.2 * 6.2 4 * 6 4 * 6 ± 0.15
J               M4 / M6 M4 / M6 M4 / M6 M4 / M6
K 6.3 * 0.8 6.3 * 0.8 UL 1015 6.3 * 0.8 6.3 * 0.8 6.3 * 0.8 6.3 * 0.8 M4 M4 M4 M4 ± 0.15
L               35 50 60 60 ± 2





ตารางการสูญเสียการแทรก (ในระบบ 50ohm ตามมาตรฐาน IEC / CISPR No.17)

           โหมดสามัญ -------- โหมดที่แตกต่าง

1A 3A

    10A 115V กำลังไฟฟ้า EMI EMC Filter เฟสเดียวพร้อมการลดทอนที่เพิ่มขึ้น 6                       10A 115V กำลังไฟฟ้า EMI EMC Filter เฟสเดียวพร้อมการลดทอนที่เพิ่มขึ้น 7



6A 8A

    10A 115V กำลังไฟฟ้า EMI EMC Filter เฟสเดียวพร้อมการลดทอนที่เพิ่มขึ้น 8                       10A 115V กำลังไฟฟ้า EMI EMC Filter เฟสเดียวพร้อมการลดทอนที่เพิ่มขึ้น 9



10A 20A

   10A 115V กำลังไฟฟ้า EMI EMC Filter เฟสเดียวพร้อมการลดทอนที่เพิ่มขึ้น 10                          10A 115V กำลังไฟฟ้า EMI EMC Filter เฟสเดียวพร้อมการลดทอนที่เพิ่มขึ้น 11



30A

   10A 115V กำลังไฟฟ้า EMI EMC Filter เฟสเดียวพร้อมการลดทอนที่เพิ่มขึ้น 12
