สถานที่กำเนิด:
จีน
ชื่อแบรนด์:
YBX
ได้รับการรับรอง:
cUL, ENEC, CE, ROHS, ISO
หมายเลขรุ่น:
YX92G4-100A-S
ติดต่อเรา
วิดีโอ
YX92G4 ไฟล์ระบายไฟฟ้า EMI สามระยะระบายไฟฟ้าระบายไฟฟ้าระบายไฟฟ้าระบายไฟฟ้าระบายไฟฟ้าระบายไฟฟ้าระบายไฟฟ้าระบายไฟฟ้าระบายไฟฟ้าระบายไฟฟ้าระบายไฟฟ้าระบายไฟฟ้าระบายไฟฟ้าระบายไฟฟ้าระบายไฟฟ้าระบายไฟฟ้าระบายไฟฟ้าระบายไฟฟ้า
ข้อมูลการใช้งาน
| รายการ | เครื่องกรองกด 3 ขั้นตอน |
| รุ่น | YX92G4-100A-S |
| ฟังก์ชันการโอน | ล่าง |
| ประเภทของแพคเกจ | การติดตั้งพื้นผิว |
| ความถี่ศูนย์เฉพาะ | 150K-30MHZ |
| การสูญเสียการใส่ | 60 ~ 90dB |
| อัมพาตทางเข้า | 50Ω |
| ความดันเฉพาะ | 380V/440V |
| ปัจจุบัน | 3A-100A |
| อุณหภูมิสิ่งแวดล้อม | 40°C |
| ระยะอุณหภูมิ | 25 / 085 / 21 |
| ความถี่ในการทํางาน | 50/60HZ |
| สายต่อสาย | 1450VDC |
| สายถึงพื้น | 2250VDC หรือ 2000VAC |
| กระแสการรั่วไหลสูงสุด | 250VAC/60HZ 1.4mA สูงสุด 440VAC/60HZ 2.5mA สูงสุด |
| MOQ | 5 ชิ้น |
| ราคา |
USD3.8 ~ 98 / เมตร |
| ระยะเวลา | 3 ~ 15 วันทําการสําหรับ Low Pass EMI Filter |
ลักษณะ:
1. มันถูกใช้อย่างแพร่หลายในอุปกรณ์ครัวเรือน, พลังงานไฟฟ้า, โทรคมนาคม, เครื่องมือเครื่องจักร, เรือ, ผ้า, การพิมพ์, เครื่องเหมืองแร่, เครื่องมือ Mustic, ฯลฯ
2วงจรกรองสองระยะที่พัฒนาขึ้น ด้วยอุปกรณ์ดึงดูดแบบโตโรอิด ที่ทนทานต่อการอิ่มมาก
3. ผลิตภัณฑ์ตามความต้องการของลูกค้า
4. เครื่องกรองสายไฟฟ้านี้ถูกออกแบบมาสําหรับห้องที่มีประสิทธิภาพสูง ปราง, การสูญเสียการใส่มากกว่า 100dB จาก 14KHz ถึง 40GHz. เราสามารถนําเสนอ เครื่องกรองไฟฟ้าความละเอียดประเภทที่แตกต่างกันพร้อม DC และ AC
การใช้งานทั่วไป:
-- ระบบคอมพิวเตอร์เมนฟรีเมน
-- อุปกรณ์สํานักงานพลังงานสูง
-- แหล่งไฟฟ้า
-- อุปกรณ์สํานักงานและอุปกรณ์ประมวลผลข้อมูล
ตารางการเลือกกรอง:
| ส่วนที่ไม่ | กรณี | อัตราการกระแสไฟฟ้า (A) | การเชื่อมต่อการออก |
| YX92G4-10A | G4 | 10 | สกรู M4/M6/M8 |
| YX92G4-20A | G4 | 20 | |
| YX92G4-30A | G4 | 30 | บล็อกปลายทาง |
| YX92G4-40A | G4 | 40 | |
| YX92G4-50A | G4 | 50 | รางทองแดง |
B: ไม้ทองแดงS: สกรูล็อกT: บล็อกปลายทาง
ทาบูลิท:
| รุ่นหมายเลข | ปัจจุบัน @40°C |
ตัวเลือกปลายทาง* |
กระแสรั่ว 440V/50Hz | สัญลักษณ์ไฟฟ้า |
ความดันเฉพาะ (V) | ความถี่ในการทํางาน ((Hz) | ||||||||||||||||||||||||||||||
| YX93G2-3A | 3A | Q | S | T |
< 5.0mA |
ไฟก์1 |
250/440V |
50/60Hz |
||||||||||||||||||||||||||||
| YX93G2-6A | 6A | Q | S | T | ไฟก์1 | |||||||||||||||||||||||||||||||
| YX93G2-10A | 10A | Q | S | T | ไฟก์1 | |||||||||||||||||||||||||||||||
| YX93G3-15A | 15A | Q | S | T | ไฟก์1 | |||||||||||||||||||||||||||||||
| YX93G3-20A | 20A | - | S | T | ไฟก์1 | |||||||||||||||||||||||||||||||
| YX93G3-25A | 25A | - | S | T | ไฟก์1 | |||||||||||||||||||||||||||||||
| YX93G3-30A | 30A | - | S | T | ไฟก์1 | |||||||||||||||||||||||||||||||
| YX93G5-40A | 40A | - | S | T |
< 10.0mA |
ไฟก์1 | ||||||||||||||||||||||||||||||
| YX93G5-50A | 50A | - | S | T | ไฟก์1 | |||||||||||||||||||||||||||||||
| YX93G4-60A | 60A | - | S | T | ไฟก์1 | |||||||||||||||||||||||||||||||
| YX93G4-70A | 70A | - | S | T | ไฟก์1 | |||||||||||||||||||||||||||||||
| YX93G4-80A | 80A | - | S | T | ไฟก์1 | |||||||||||||||||||||||||||||||
| YX93G4-100A | 100A | - | S | T |
< 20.0mA |
ไฟก์1 | ||||||||||||||||||||||||||||||
| YX93G4-130A | 130A | - | S | T | ไฟก์1 | |||||||||||||||||||||||||||||||
| YX93G6-150A | 150A | - | S | T | ไฟก์1 | |||||||||||||||||||||||||||||||
| YX93G6-200A | 200A | - | S | T | ไฟก์1 | |||||||||||||||||||||||||||||||
*Q: รีบขึ้น 6.35x0.8 มิลลิเมตรS: สกรูล็อกT: บล็อกปลายทาง
| กรณี | A | B | C | D | E | F | G | H | ฉัน | J | K | L | M | ||||||||||||||||||||||||||||||
| G1 | 72 | 65 | 39 | 75 | 85 | 35 | 22 | 45 | M4 | M4/M6 | |||||||||||||||||||||||||||||||||
| G2 | 98 | 80 | 40 | 95 | 105 | 50 | 20 | 4.5*65 | 50 | M4 | M4/M6 | ||||||||||||||||||||||||||||||||
| G3 | 120 | 100 | 50 | 115 | 130 | 50 | 28 | 4*6 | 60 | M4 | M4/M6 | ||||||||||||||||||||||||||||||||
| G4 | 200 | 127 | 80 | 150 | 170 | 62 | 49.5 | 6*9 | 117 | M6/M8 | M8/M10 | ||||||||||||||||||||||||||||||||
| G5 | 150 | 105 | 60 | 120 | 135 | 55 | 35 | 4*6 | 90 | M6 | M8 | ||||||||||||||||||||||||||||||||
| G6 | 260 | 170 | 100 | 196 | 220 | 85 | 65 | 8*12 | 172 | M8 | M10 | ||||||||||||||||||||||||||||||||
| ความอดทน | ± 1 | ± 1 | ± 1 | ± 015 | ± 1 | ± 05 | ± 05 | ± 015 | ± 015 | ± 015 | ± 015 | ± 2 | |||||||||||||||||||||||||||||||

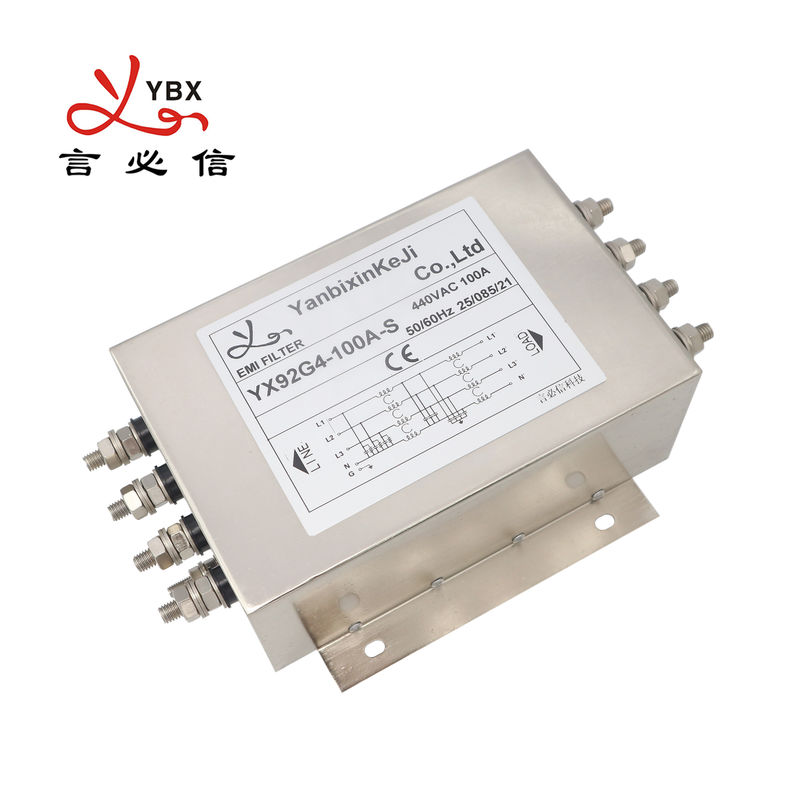

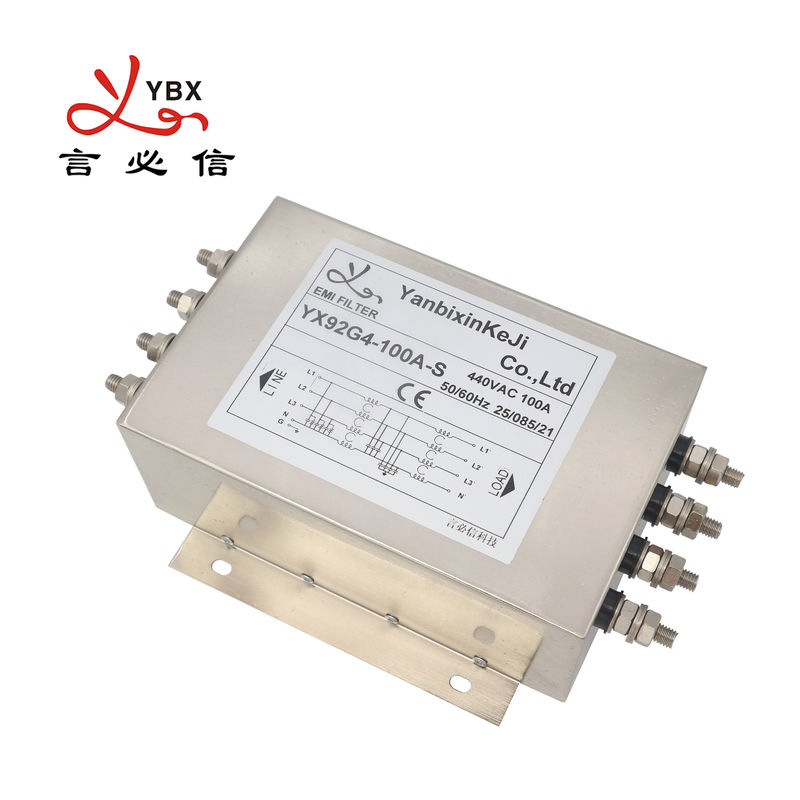

YX92G4-100A-S EMI ภาพกรองสามระยะ:
ตารางการสูญเสียการใส่ ((ในระบบ 50ohm ตาม IEC/CISPR No.17)
