สถานที่กำเนิด:
จีน
ชื่อแบรนด์:
YBX
ได้รับการรับรอง:
cUL, ENEC, CQC, CE, ROHS
หมายเลขรุ่น:
YX84G1-3A-QL
ติดต่อเรา

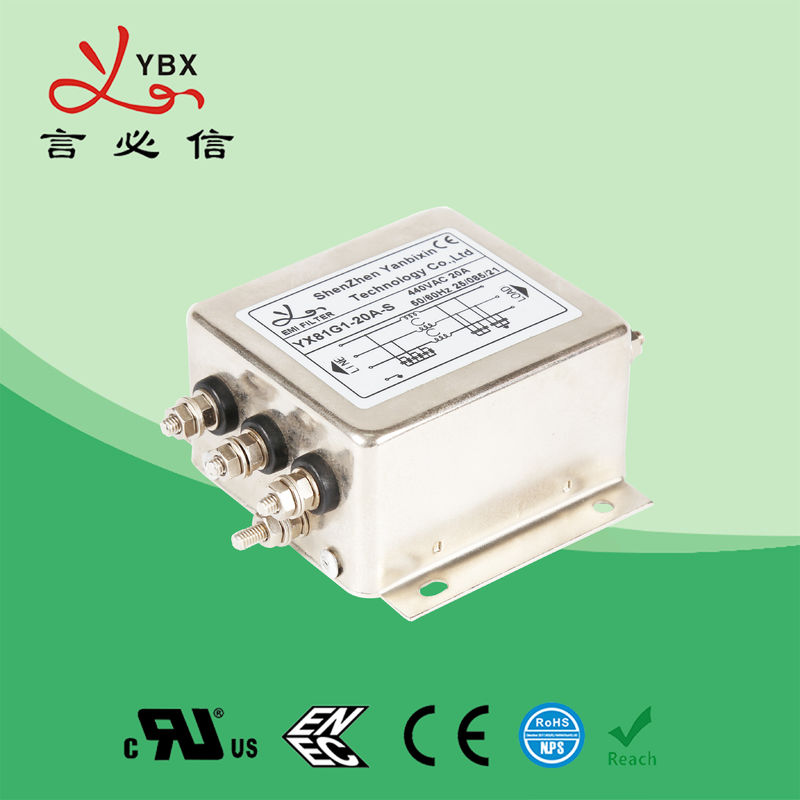

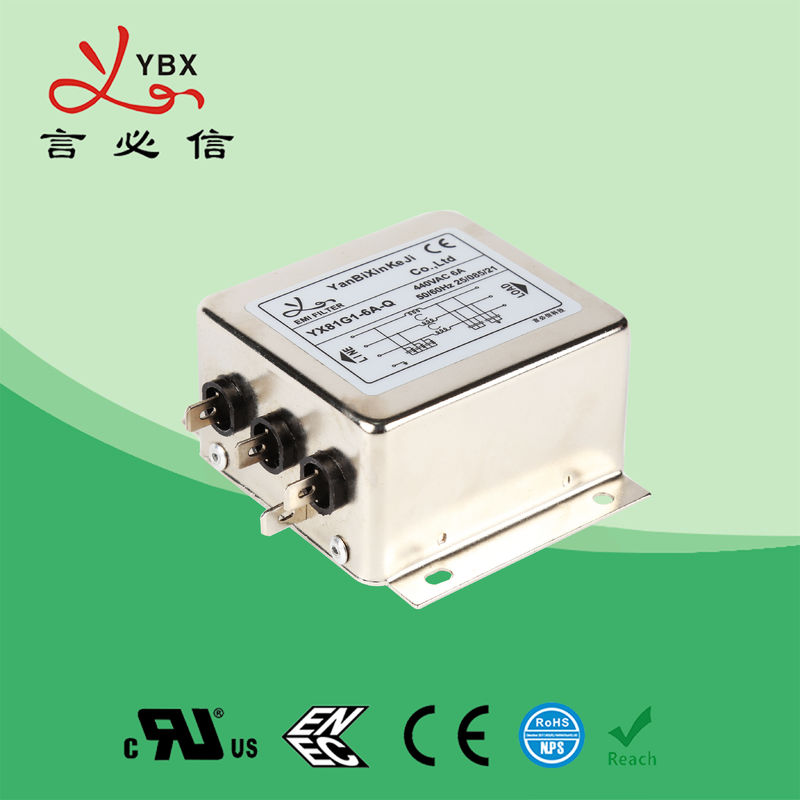

380V, 440VAC 3A 3 เฟส 3 Line Inverter Emi Filter สำหรับ Converter
ข้อมูลทางเทคนิค:
| สิ่งของ | กรองพลังงานอุตสาหกรรมสำหรับแปลง |
| แบบ | เครื่องกรองไฟอุตสาหกรรม YB-G ซีรี่ส์ |
| ฟังก์ชั่นการถ่ายโอน | ผ่านต่ำ |
| ประเภทแพ็คเกจ | Surface Mount |
| ความถี่กลางที่กำหนด | 10K-30MHZ |
| การสูญเสียการแทรก | 60 ~ 90dB |
| อินพุตความต้านทาน | 50Ω |
| แรงดันไฟฟ้า | 380V / 440V |
| จัดอันดับปัจจุบัน | 1 ~ 600A |
| อุณหภูมิสิ่งแวดล้อม | 40 ° C |
| ช่วงอุณหภูมิ | 25/085/21 |
| คลื่นความถี่ | 50 / 60HZ |
| Line to Line | 1450VDC |
| แนวสู่พื้นดิน | 2250VDC |
| กระแสไฟรั่วสูงสุด | สูงสุด 250VAC / 60HZ 0.8mA |
| MOQ | 5pcs |
| ราคา | USD4.8 ~ 88.8 / เมตร |
| เวลานำ | 5 ~ 15 วันทำงาน |
คุณสมบัติ:
-ด้วยการออกแบบตัวกรองสามขั้นตอนวัสดุพิเศษสามารถรับประกันคุณสมบัติความต้านทานสูงในช่วงความถี่กว้าง
- รับประกันการทำงานที่ราบรื่นของอุปกรณ์อิเล็กทรอนิกส์อื่น ๆ ในบริเวณใกล้เคียงและแก้ปัญหาสัญญาณรบกวนของอินเวอร์เตอร์
- ขั้วบาร์ทองแดงใช้สำหรับรุ่นที่สูงกว่า 250A เพื่อให้ทันกับมาตรฐานสากลการเชื่อมต่อที่ง่ายและปลอดภัย
- ผลิตภัณฑ์ที่กำหนดเองตามความต้องการของลูกค้า
แอปพลิเคชันทั่วไป:
- เหมาะสำหรับอินเวอร์เตอร์แบรนด์ส่วนใหญ่
- เซอร์โวมอเตอร์
- ข้อ จำกัด dv / dt
- อุปกรณ์อิเล็คทรอนิคส์อุตสาหกรรมโดยใช้หลักการแปลงความถี่
- อุปกรณ์สำนักงานอัตโนมัติและอุปกรณ์ดาต้าคอม
กฎของการสรรหา:
YX 84 G1 - 3A - Q L
¦ ¦ ¦ ¦
กรณีวงจรการเชื่อมต่อปัจจุบัน
tabulates:
| หมายเลขรุ่น | จัดอันดับปัจจุบัน @ 40 ° C |
ตัวเลือกอาคารผู้โดยสาร * |
กระแสไฟรั่ว 440V / 50Hz | แผนผังไฟฟ้า |
แรงดันไฟฟ้า (V) | คลื่นความถี่ (Hz) | ||||||||||||||||||||||||||||||
| YX84G1-3A-XL | 3A | - | S | T |
<5.0mA |
รูปที่ 1 |
250 / 440V |
50 / 60Hz |
||||||||||||||||||||||||||||
| YX84G2-6A-XL | 6A | - | S | T | รูปที่ 1 | |||||||||||||||||||||||||||||||
| YX84G2-10A-XL | 10A | - | S | T | รูปที่ 1 | |||||||||||||||||||||||||||||||
| YX84G2-15A-XL | 15A | - | S | T | รูปที่ 1 | |||||||||||||||||||||||||||||||
| YX84G3-20A-XL | 20A | - | S | T | รูปที่ 1 | |||||||||||||||||||||||||||||||
| YX84G3-25A-XL | 25A | - | S | T | รูปที่ 1 | |||||||||||||||||||||||||||||||
| YX84G3-30A-XL | 30A | - | S | T | รูปที่ 1 | |||||||||||||||||||||||||||||||
| YX84G5-30A-XL | 30A | - | S | T | รูปที่ 1 | |||||||||||||||||||||||||||||||
| YX84G5-40A-XL | 40A | - | S | T | รูปที่ 1 | |||||||||||||||||||||||||||||||
| YX84G5-50A-XL | 50A | - | S | T | รูปที่ 1 | |||||||||||||||||||||||||||||||
| YX84G4-50A-XL | 50A | - | S | T |
<7.0mA |
รูปที่ 1 | ||||||||||||||||||||||||||||||
| YX84G4-60A-XL | 60A | - | S | T | รูปที่ 1 | |||||||||||||||||||||||||||||||
| YX84G4-80A-XL | 80A | - | S | T | รูปที่ 1 | |||||||||||||||||||||||||||||||
| YX84G6-100A-XL | 100A | - | S | T |
<10.0mA |
รูปที่ 1 | ||||||||||||||||||||||||||||||
| YX84G6-120A-XL | 120A | - | S | T | รูปที่ 1 | |||||||||||||||||||||||||||||||
| YX84G6-150A-XL | 150A | - | S | T | รูปที่ 1 | |||||||||||||||||||||||||||||||
| YX84G6-180A-XL | 180A | - | S | T | รูปที่ 1 | |||||||||||||||||||||||||||||||
| YX84G6-200A-XL | 200A | - | S | T | รูปที่ 1 | |||||||||||||||||||||||||||||||
| YX84G8-300A-XL | 300A | B | - | - |
<20.0mA |
รูปที่ 1 | ||||||||||||||||||||||||||||||
| YX84G8-400A-XL | 400A | B | - | - | รูปที่ 1 | |||||||||||||||||||||||||||||||
| YX84G8-630A-XL | 630A | B | - | - | รูปที่ 1 | |||||||||||||||||||||||||||||||
| YX84G9-800A-XL | 800A | B | - | - | รูปที่ 1 | |||||||||||||||||||||||||||||||
| YX83G9-1000A-XL | 1000A | B | - | - | รูปที่ 1 | |||||||||||||||||||||||||||||||
| YX83G9-1200A-XL | 1200A | B | - | - | รูปที่ 1 | |||||||||||||||||||||||||||||||
* B: แท่งทองแดง S: สลักเกลียว T: เทอร์มินัลบล็อก
แผนผังไฟฟ้า:
มิติเชิงกล (หน่วย: มม.)
| กรณี | B | ค | D | E | F | G | H | ผม | J | K | L | M | |||||||||||||||||||||||||||||||
| G1 | 72 | 65 | 39 | 75 | 85 | 35 | 22 | 45 | M4 | M4 / M6 | |||||||||||||||||||||||||||||||||
| G2 | 98 | 80 | 40 | 95 | 105 | 50 | 20 | 4.5 * 6.5 | 50 | M4 | M4 / M6 | ||||||||||||||||||||||||||||||||
| G3 | 120 | 100 | 50 | 115 | 130 | 50 | 28 | 4 * 6 | 60 | M4 | M4 / M6 | ||||||||||||||||||||||||||||||||
| G4 | 200 | 127 | 80 | 150 | 170 | 62 | 49.5 | 6 * 9 | 117 | M6 / M8 | M8 / M10 | ||||||||||||||||||||||||||||||||
| G5 | 150 | 105 | 60 | 120 | 135 | 55 | 35 | 4 * 6 | 90 | M6 | M8 | ||||||||||||||||||||||||||||||||
| G6 | 260 | 170 | 100 | 196 | 220 | 85 | 65 | 8 * 12 | 172 | M8 | M10 | ||||||||||||||||||||||||||||||||
| G8 | 290 | 170 | 155 | 195 | 220 | 100 | 75 | 12 | 228 | M8 | 20 | 8 | 380 | ||||||||||||||||||||||||||||||
| G9 | 350 | 205 | 162 | 230 | 255 | 124 | 67 | 12 | 290 | M8 | 30 | 8 | 448 | ||||||||||||||||||||||||||||||
| เกณฑ์ความคลาดเคลื่อน | ± 1 | ± 1 | ± 1 | ± 0.15 | ± 1 | ± 0.5 | ± 0.5 | ± 0.15 | ± 0.15 | ± 0.15 | ± 0.15 | ± 2 | |||||||||||||||||||||||||||||||
ตารางการสูญเสียการแทรก (ในระบบ 50ohm ตามมาตรฐาน IEC / CISPR No.17)
โหมดสามัญ -------- โหมดที่แตกต่าง
6A / 10A 20A
30A 50A
80A 100A
200A
