ตัวกรอง EMI 3 เฟส 4 สาย 380V / 520V ตัวกรอง RFI สามเฟสสำหรับอุปกรณ์อุตสาหกรรม

Foucs on-Power Line Filter, Noise Filter, Line Filter, EMI Filter, EMC Filter

YBX การลดทอนสูง M4 การเชื่อมต่อสกรูสามเฟสสามสายกรอง

สามเฟสสี่สายกรอง:

YX93G3-20A-S เป็นตัวกรองสามเฟสสี่สาย โหมดการเชื่อมต่อคือสกรู M4 และสามารถเลือกแผงขั้วต่อได้ กระแสไฟสูงสุดที่กำหนดสูงสุด 100 แอมป์ความน่าเชื่อถือสูงออกแบบมาสำหรับการใช้งานอุปกรณ์อุตสาหกรรมด้วยตัวกรองสามสายสามเฟสหรือตัวกรองสามเฟสสี่สายสามเฟส การลดเสียงรบกวนที่ดีทั้งในทิศทางไปข้างหน้าและย้อนกลับสำหรับโหมดทั่วไปและโหมดปกติ มีรุ่นเฉพาะที่กำหนดเองตามคำขอ

คุณสมบัติของตัวกรองสามเฟส:

- พิกัดกระแสสามารถเสนอได้ตั้งแต่ 1 ถึง 200 แอมป์
-- ตัวเลือกเอาต์พุตต่างๆ เช่น เทอร์มินอลบล็อค, เทอร์มินอลสกรู M4
-- การลดทอนสัญญาณรบกวนที่ดีทั้งในทิศทางเดินหน้าและถอยหลังสำหรับโหมดทั่วไปและโหมดปกติ
-- ความน่าเชื่อถือสูงที่ออกแบบมาสำหรับการใช้งานอุปกรณ์อุตสาหกรรมด้วย 3-Phase 3-Wire และ 3-Phase 4-Wire

พารามิเตอร์ผลิตภัณฑ์:

• รุ่น: YX93G3-20A-S
• โหมดเอาต์พุต: สกรู M4
• พิกัดแรงดันไฟฟ้า: 380/520 VAC
• จัดอันดับปัจจุบัน: สูงถึง 200A
• ความถี่ในการทำงาน: 50/60Hz
• พิกัดไฟ (ต่อสาย): 1450VDC
• พิกัดไฟ (สายถึงพื้น): 2250VDC
• อุณหภูมิในการทำงาน: -25 ~ +85°C
• การปฏิบัติตามความปลอดภัย: CE

การใช้งานทั่วไป:

1. อุปกรณ์ทดสอบและวัด
2. อุปกรณ์อัตโนมัติ
3. เซอร์โวไดรฟ์
4. แสงสว่าง
5. อุปกรณ์โทรคมนาคม
6. เครื่องแปลงความถี่
7. มอเตอร์ไดรฟ์

ตารางการเลือกตัวกรอง:

*Q: Fast-on 6.35x0.8mmS: สลักเกลียวT: เทอร์มินอลบล็อค

กฎการตั้งชื่อ:

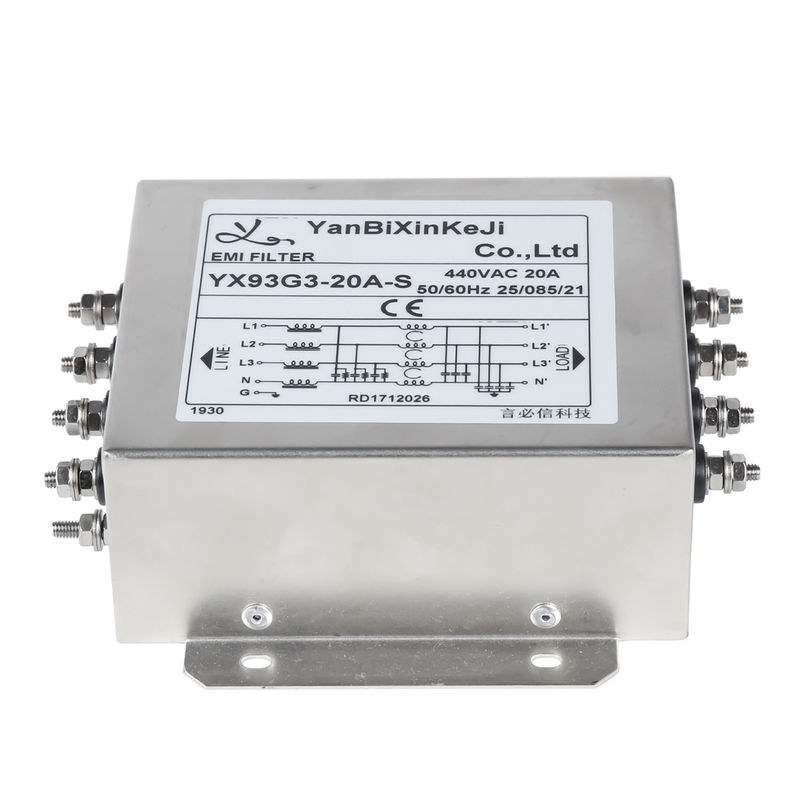

YX93G3-20A-S รูปภาพตัวกรอง:

ขนาดทางกายภาพ:

แผนผังไฟฟ้า:

ลักษณะเฉพาะ:

(1) อัตราแรงดันไฟฟ้า............................................. ...............................................250/440VAC

(2) คะแนนปัจจุบัน:

A.@115VAC.............................................. ................................................. 20A RMS สูงสุด

B.@250VAC.............................................. ................................................. 20A RMS สูงสุด

(3) ความถี่ในการใช้งาน: 50/60Hz

(4) กระแสไฟรั่ว: แต่ละเส้นถึงกราวด์

ก. 115VAC/60Hz............................................. .............................................. สูงสุด 7mA

ข. 250VAC/50Hz............................................. .............................................. สูงสุด 14mA

(5) คะแนน Hipot (เป็นเวลาหนึ่งนาที)

ก. แนวลงดิน............................................. ...............................................2250VDC

ข. สายต่อสาย............................................. .................................................. ...1450VDC

(6) IR: 50M โอห์ม A7 500VDC อินพุตหรือเอาต์พุตใด ๆ ที่ลงกราวด์

ใบรับรองของเรา:

ตัวกรองเฟสเดียว:

cUL:20190321-E471748

TUV:B0899310001Rev.01

CQC:19001226449

CE:SZAIS180620005-01

ROHS:MMCRHRWM60371744

ตัวกรองสามเฟส:

cUL:20190325-E502442

ENEC:เอเนค-02580

CE:SZAIS180620005-01

ROHS:MMCRHRWM60371744



บรรจุภัณฑ์:

ตัวกรองสายไฟ:หีบ/300ชิ้น

N/GW.: 13.5/14.3กก

มาตรการ:0.565*0.285*0.225ม



การจัดส่ง

--- เงื่อนไขการจัดส่ง: DHL, UPS, FEDEX, TNT, EMS

---พอร์ตคือเซินเจิ้นหรือตามคำขอ
