สถานที่กำเนิด:
จีน
ชื่อแบรนด์:
YBX
ได้รับการรับรอง:
cUL, TUV, CQC, CE, ROHS
หมายเลขรุ่น:
YB21F4-100A-S
ติดต่อเรา
วิดีโอ
วิดีโอ
ตัวกรองเฟสเดียวแบบสองขั้นตอน 100A ตัวกรองสายไฟกระแสไฟสูง ใบรับรอง CE
คุณสมบัติของตัวกรอง Emi สองขั้นตอน:
- ออกแบบมาสำหรับการกรองขั้นสูง
-- ตัวเลือกเทอร์มินัลต่างๆ: สลักเกลียว/สกรู/เทอร์มินอล
- จัดอันดับกระแสตั้งแต่ 1 ถึง 100A
- การลดทอนความแตกต่างและโหมดทั่วไปที่ยอดเยี่ยม
- ผลิตภัณฑ์ที่กำหนดเองตามความต้องการของลูกค้า
การใช้งานทั่วไป:
-- อุปกรณ์ไฟฟ้าและอิเล็กทรอนิกส์
-- อุปกรณ์ทางการแพทย์
-- อุปกรณ์ดาต้าคอม
-- อุปกรณ์สำนักงานอัตโนมัติ
ข้อมูลจำเพาะของตัวกรอง:
| รายการ | ตัวกรองสายไฟแบบสองขั้นตอน |
| แบบอย่าง | YB21F4-100A-S |
| ถ่ายโอนฟังก์ชัน | โลว์พาส |
| ประเภทแพ็คเกจ | พื้นผิวติด |
| ความถี่ศูนย์ที่กำหนด | 150KHZ-30MHZ |
| การสูญเสียการแทรก | 60~90dB |
| อิมพีแดนซ์อินพุต | 50โอห์ม |
| พิกัดแรงดันไฟฟ้า | 115V/250V |
| จัดอันดับปัจจุบัน | 1~100A |
| อุณหภูมิสิ่งแวดล้อม | 40°ซ |
| ช่วงอุณหภูมิ | 25/085/21 |
| ความถี่ในการทำงาน | 50/60เฮิร์ต |
| สายต่อสาย | 1450VDC |
| เส้นลงกราวด์ | 2250VDC |
| กระแสไฟรั่วสูงสุด | 250VAC/60HZ 0.8mA สูงสุด |
| ขั้นต่ำ | 100 ชิ้น |
| หมายเลขชิ้นส่วน | กรณี | จัดอันดับปัจจุบัน (A) | การเชื่อมต่อเอาต์พุต |
| YB21F4-10A | F4 | 10 | เทอร์มินอลแบบเร็ว |
| YB21F4-30A | F4 | 30 | |
| YB11F4-50A | F4 | 50 | ลวด |
| YB11F4-60A | F4 | 60 | |
| YB11F4-80A | F4 | 80 | สกรู M4 |
| YB11F4-100A | F4 | 100 |
*Q: Fast-on 6.35x0.8mmS: สลักเกลียวW: UL1015 18awg
กฎการตั้งชื่อ:
| YB | 21 | F4 | - | 100A | - | ส |
| ∣ | ∣ | ∣ | ∣ | ∣ | ||
| เฟสเดียว | วงจร | มิติ | ปัจจุบัน | การเชื่อมต่อเอาต์พุต | ||
| วงจร 21:21 | F4 | 30A :30แอมป์ | ถาม: แท็บแบบเร็ว 250 | |||
| 50A :50แอมป์ | S:M4 สกรู | |||||
| 100A :100แอมป์ | ที:เทอร์มินอล |

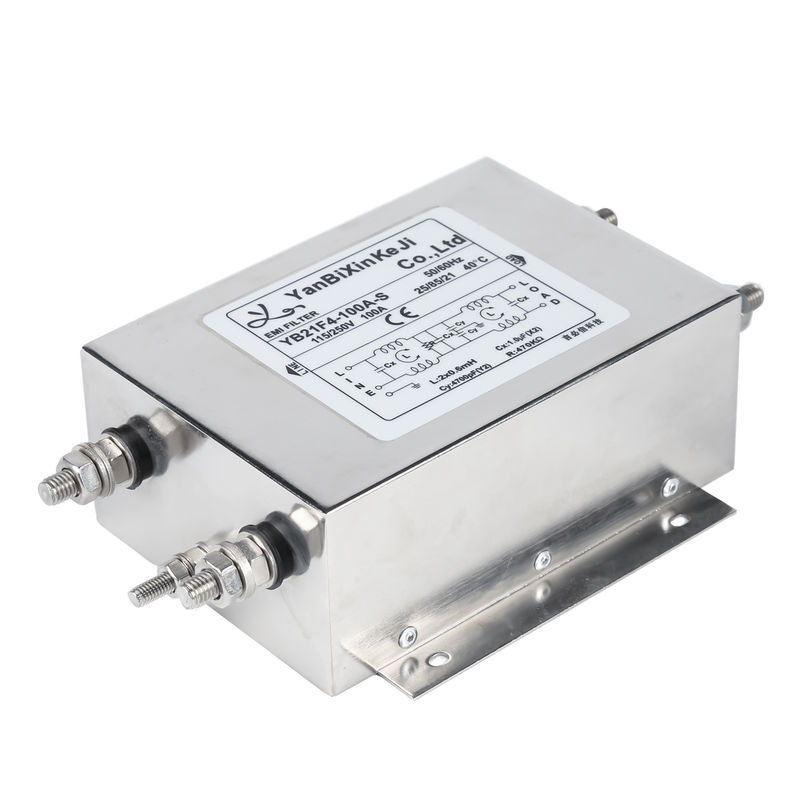

YB21F4-100A-S รูปภาพสินค้า:
แผนผังไฟฟ้า:
มิติทางกล (หน่วย: มม.)
| กรณี | E3 | E4 | D1 | D2 | D3 | D4 | D5 | F1 | F2 | F3 | F4 | ความคลาดเคลื่อน | ||||||||||||||||||
| ก | 32 | 44.5 | 51 | 51 | 63 | 63 | 73 | 72 | 98 | 120 | 150 | ±1 | ||||||||||||||||||
| ข | 46 | 50.5 | 33 | 51 | 51 | 51 | 56 | 65 | 80 | 100 | 105 | ±1 | ||||||||||||||||||
| ค | 22.5 | 30 | 29 | 21 | 29 | 38 | 44.5 | 39 | 41 | 50 | 60 | ±1 | ||||||||||||||||||
| ง | 54 | 61.5 | 60 | 63 | 75 | 75 | 87 | 75 | 95 | 115 | 120 | ±0.15 | ||||||||||||||||||
| อี | 62 | 70.5 | 68 | 72 | 85 | 85 | 98 | 45 | 50 | 80 | 90 | ±1 | ||||||||||||||||||
| ฉ | 24 | 28 | 20 | 27 | 25 | 27 | 30 | 35 | 50 | 60 | 60 | ±0.5 | ||||||||||||||||||
| ช | 12.5 | 10.5 | 10 | 10 | 10 | 15.5 | 16 | 22 | 24 | 26 | 35 | ±0.5 | ||||||||||||||||||
| ชม | 4.5 | 6 | 4.5 | 4.5 | 5 | 4.5 | 4.5 | 4.2 | 4.2 | 4*6 | 4*6 | ±0.15 | ||||||||||||||||||
| ฉัน | 4.5 | 4.2*6.2 | 4.2*6.2 | 4*6 | 4*6 | ±0.15 | ||||||||||||||||||||||||
| เจ | ม4/ม6 | ม4/ม6 | ม4/ม6 | ม4/ม6 | ||||||||||||||||||||||||||
| เค | 6.3*0.8 | 6.3*0.8 | UL 1015 | 6.3*0.8 | 6.3*0.8 | 6.3*0.8 | 6.3*0.8 | ม.4 | ม.4 | ม.4 | ม.4 | ±0.15 | ||||||||||||||||||
| แอล | 35 | 50 | 60 | 60 | ±2 | |||||||||||||||||||||||||
ใบรับรองของเรา:
