Yanbixin อิเล็กทรอนิกส์ 10A Inline EMI Filter / เครื่องซักผ้า EMI AC RFI Filter
ติดต่อฉันสำหรับตัวอย่างฟรีและคูปอง
วอทส์แอพ:0086 18588475571
วีแชท: 0086 18588475571
สไกป์: sales10@aixton.com
หากคุณมีข้อสงสัย เราพร้อมให้ความช่วยเหลือทางออนไลน์ตลอด 24 ชั่วโมง
xรายละเอียดสินค้า
| สิ่งของ | YB11A9-10A-Q | จัดอันดับปัจจุบัน | 1A-10A |
|---|---|---|---|
| แรงดันไฟฟ้า | 115V | คลื่นความถี่ | 50 / 60Hz |
| Line to Line | 1450DVC | ท่าเรือ | เซินเจิ้น |
| แสงสูง | กรองไฟเข้า,ตัวกรอง emi emc |
||
รายละเอียดสินค้า

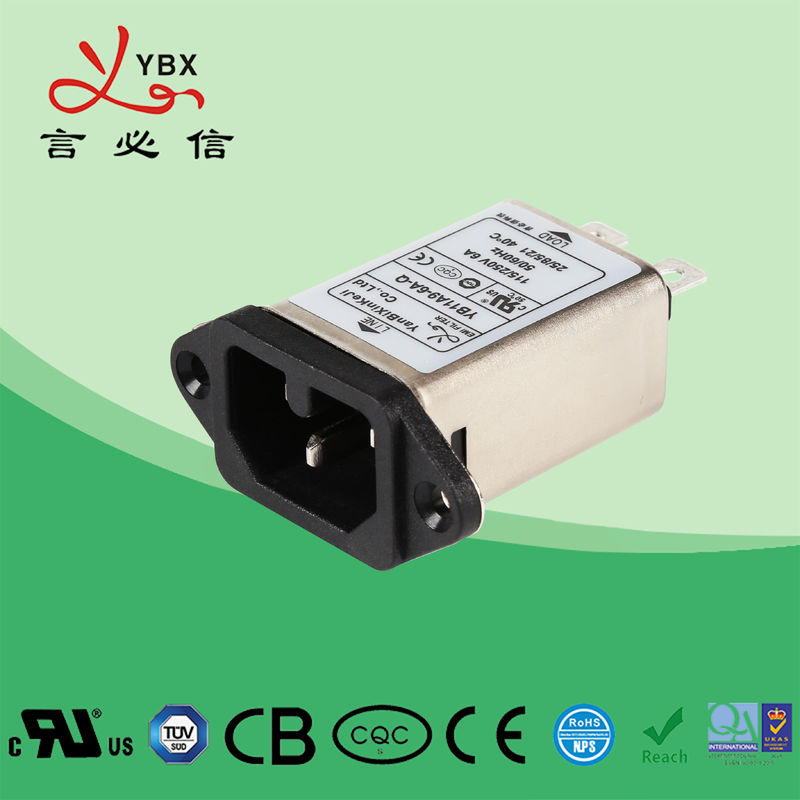

Electronic 10A Inline EMI Filter YB11A9 เครื่องซักผ้าใช้ Emi AC RFI Filter
ข้อมูลทางเทคนิค:
| สิ่งของ | ตัวกรอง IEC |
| แบบ | IEC Filter YB-A |
| ฟังก์ชั่นการถ่ายโอน | ผ่านต่ำ |
| ประเภทแพ็คเกจ | Surface Mount |
| ความถี่กลางที่กำหนด | 10K-30MHZ |
| การสูญเสียการแทรก | 60 ~ 90dB |
| อินพุตความต้านทาน | 50Ω |
| แรงดันไฟฟ้า | 115V / 250V |
| จัดอันดับปัจจุบัน | 1 ~ 10A |
| อุณหภูมิสิ่งแวดล้อม | 40 ° C |
| ช่วงอุณหภูมิ | 25/085/21 |
| คลื่นความถี่ | 50 / 60HZ |
| Line to Line | 1450VDC |
| แนวสู่พื้นดิน | 2250VDC |
| กระแสไฟรั่วสูงสุด | สูงสุด 250VAC / 60HZ 0.8mA |
| MOQ | 100pcs |
| ราคา | USD1 ~ 5.8 / เมตร |
| เวลานำ | 5 ~ 15 วันทำงาน |
คุณสมบัติ:
1 ตัวกรองพลังงานประสิทธิภาพสูงและการลดทอนแรงสูงพร้อมซ็อกเก็ต IEC 320
2. ประเภท (R5) เป็นไปตามข้อกำหนดของ IEC / EN60601-1 สำหรับการรับรองความปลอดภัยกระแสไฟรั่วและการทดสอบ hipot
3 มีชิ้นส่วนและชุดผสมที่หลากหลายเพื่อตอบสนองการทดสอบ EMC ของลูกค้าที่แตกต่างกัน
4. ผลิตภัณฑ์ที่กำหนดเองตามความต้องการของลูกค้า
แอปพลิเคชันทั่วไป:
- ออกแบบมาเป็นพิเศษสำหรับ LCD และ PDP TV แอปพลิเคชันทางการแพทย์เครื่องใช้ไฟฟ้าทั่วไป
-- อุปกรณ์ทางการแพทย์
- อุปกรณ์ทดสอบและตรวจวัด
- เครื่องจักรขนาดเล็กและขนาดกลางและอุปกรณ์ในครัวเรือน
กฎของการสรรหา:
YB 11 A7 - 10A - Q (R 5 G)
¦ ¦ ¦ ¦ ¦ ¦ ¦
กรณีวงจรการเชื่อมต่อปัจจุบันเป็นตัวเลือก
tabulates:
| หมายเลขรุ่น | จัดอันดับปัจจุบัน @ 40 ° C |
ตัวเลือกอาคารผู้โดยสาร * |
ตัวต้านทาน Bleeder (ไม่จำเป็น) |
G |
กระแสไฟรั่ว 250V / 50Hz | แผนผังไฟฟ้า | แรงดันไฟฟ้า (V) | คลื่นความถี่ (Hz) | |||||||||||||||||||||||||||||||||||||
| YB11A9-1A | 1A | Q | S | W | - | - |
<0.8mA |
รูปที่ 1 |
115 / 250V |
50 / 60Hz |
|||||||||||||||||||||||||||||||||||
| YB11A9-2A | 2A | Q | S | W | - | - | รูปที่ 1 | ||||||||||||||||||||||||||||||||||||||
| YB11A9-3A | 3A | Q | S | W | - | - | รูปที่ 1 | ||||||||||||||||||||||||||||||||||||||
| YB11A9-4A | 4A | Q | S | W | - | - | รูปที่ 1 | ||||||||||||||||||||||||||||||||||||||
| YB11A9-6A | 6A | Q | S | W | - | - | รูปที่ 1 | ||||||||||||||||||||||||||||||||||||||
| YB11A9-8A | 8A | Q | S | W | - | - | รูปที่ 1 | ||||||||||||||||||||||||||||||||||||||
| YB11A9-10A | 10A | Q | S | W | - | - | รูปที่ 1 | ||||||||||||||||||||||||||||||||||||||
| YB11A9-15A | 15A | Q | S | W | - | - | รูปที่ 1 | ||||||||||||||||||||||||||||||||||||||
ประเภทแพทย์ตาราง:
| หมายเลขรุ่น | จัดอันดับปัจจุบัน @ 40 ° C |
ตัวเลือกเทอร์มินัล |
ตัวต้านทาน Bleeder (ไม่จำเป็น) |
อุปกรณ์ทางการแพทย์ 5 |
G |
กระแสไฟรั่ว 250V / 50Hz | แผนผังไฟฟ้า | แรงดันไฟฟ้า (V) | คลื่นความถี่ (Hz) | |||||||||||||||||||||||||||||||||||||||
| YB11A9-1A-X (R5) | 1A | Q | S | W | 1 | 5 | - |
<5μA |
รูปที่ 2 |
115 / 250V |
50 / 60Hz |
|||||||||||||||||||||||||||||||||||||
| YB11A9-2A-X (R5) | 2A | Q | S | W | 1 | 5 | - | รูปที่ 2 | ||||||||||||||||||||||||||||||||||||||||
| YB11A9-3A-X (R5) | 3A | Q | S | W | 1 | 5 | - | รูปที่ 2 | ||||||||||||||||||||||||||||||||||||||||
| YB11A9-4A-X (R5) | 4A | Q | S | W | 1 | 5 | - | รูปที่ 2 | ||||||||||||||||||||||||||||||||||||||||
| YB11A9-6A-X (R5) | 6A | Q | S | W | 1 | 5 | - | รูปที่ 2 | ||||||||||||||||||||||||||||||||||||||||
| YB11A9-8A-X (R5) | 8A | Q | S | W | 1 | 5 | - | รูปที่ 2 | ||||||||||||||||||||||||||||||||||||||||
| YB11A9-10A-X (R5) | 10A | Q | S | W | 1 | 5 | - | รูปที่ 2 | ||||||||||||||||||||||||||||||||||||||||
| YB11A9-15A-X (R5) | 15A | Q | S | W | 1 | 5 | - | รูปที่ 2 | ||||||||||||||||||||||||||||||||||||||||
* Q: Fast-on 6.35x0.8mmS: ประสาน 4.0x0.8 มม W: UL1015 18awg
แผนผังไฟฟ้า:
รูปที่ 1
รูปที่ 2
มิติเชิงกล (หน่วย: มม.)
| กรณี | B | ค | D | E | F | G | H | ผม | J | K | L | M | ยังไม่มีข้อความ | |||||||||||||||||||||
| A9 | 58 | 28.5 | 21 | 50 | 40 | 22.4 | 12.7 | 11.8 | 13.5 | 3.2 | 6.35 * 0.8 | |||||||||||||||||||||||
| เกณฑ์ความคลาดเคลื่อน | ± 1 | ± 1 | ± 1 | ± 1 | ± 0.15 | ± 1 | ± 0.5 | ± 0.5 | ± 0.5 | ± 1 | ± 0.15 | ± 1 | ± 1 | ± 0.5 | ||||||||||||||||||||
ตารางการสูญเสียการแทรก (ในระบบ 50ohm ตามมาตรฐาน IEC / CISPR No.17)
โหมดสามัญ -------- โหมดที่แตกต่าง
1A 3A
6A 8A
10A 15A
